  4. M9 Soquete de flange, Contatos: 3, blindável, THT, IP67, parafusável pela frente
Encomenda não: 09 0408 30 03

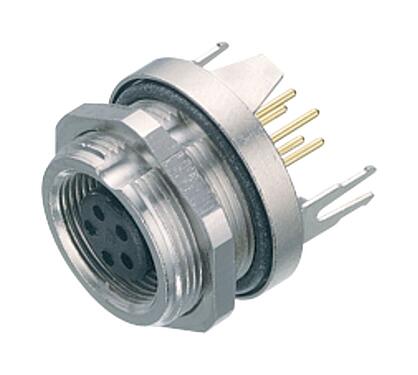

M9 Soquete de flange, Contatos: 3, blindável, THT, IP67, parafusável pela frente

M9 IP67, Série 712, Conector subminiatura
Números de contatos disponíveis
Comprar Produto
Downloads
Características gerais
maismenos
Número de pedido 09 0408 30 03
Design do Conector Soquete de flange
Versão Conector de plugue tomada reta
Sistema de travamento do conector parafuso
Terminação THT
Grau de proteção IP67
Faixa de temperatura de / a -40 °C / 85 °C
Operação mecânica > 500 Ciclos de conexão
Peso (gr) 6.72
Número de tarifa alfandegária 85369010
País de origem DE
Tensão nominal 125 V
Tensão de impulso nominal 1500 V
Corrente nominal (40 ° C) 4,0 A
Resistência de isolamento ≥ 1010 Ω
Grau de poluição 1
Categoria de sobretensão II
Grupo material III
Conformidade EMV blindável
Conexão de tela Chapa de proteção
Material do corpo de contato PA (UL94 V-0)
Material de contato CuSn (bronze)
Chapa de contato Ow (Ouro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP ab2fa8a7-aa11-43dd-8c97-b8f034c9d93f
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Avisos de segurança
  1. O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
  2. Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
  3. Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
