Power conectors
Filtrar imóveis
Tipo de conexão
O tipo de conector pode ser usado para distinguir nossos produtos para instalação em um invólucro de dispositivo das peças de cabo. O tipo de conector descreve a diferença entre os conectores que são montados em gabinetes e os conectores que são montados em cabos.
Design
Um conector consiste na parte macho (pino) e na parte fêmea (soquete). Dependendo do projeto, a parte macho ou fêmea é instalada permanentemente ou está localizada no final de uma linha.
Número do pólo
Isso indica o número de contatos que o conector tem.
Versão
A escolha da versão permite a definição de determinadas especificações técnicas - por exemplo, o tipo de saída do cabo ou o tamanho.
Bloquear
O sistema de travamento descreve como os elementos de pino e soquete são unidos.
Tensão nominal
A tensão nominal é a tensão elétrica atribuída ao conector.
Corrente nominal (40 ° C)
A corrente nominal é a corrente elétrica atribuída ao conector.
Grau de proteção
Os graus de proteção de acordo com a norma IEC60529 se aplicam a vários artigos e fornecem informações sobre a proteção contra a intrusão de água e sólidos, como poeira.
Conformidade EMV
Compatibilidade eletromagnética (EMC) significa que um conector é blindado ou pode ser blindado. Isso é exigido quando é necessário proteger os sinais ou dados conduzidos pelo conector, bem como proteger os dispositivos externos, contra perturbações causadas por efeitos eletromagnéticos.
Material de caixa
Dependendo da área de aplicação ou dos requisitos, os conectores são feitos de diferentes materiais. Oferecemos invólucros de metal e plástico para nossos itens como material de invólucro.
Rescisão
O tipo de terminação determina como os cabos, fios individuais ou PCBs podem ser unidos ao conector.
Aprovação
Nossos artigos têm várias aprovações que podem ser pré-selecionadas aqui. podem ser pré-selecionadas aqui.
Mostrar produtos
  1. Produtos
  2. Power conectors
  3. RD30 Power

RD30 Conector de alimentação IP67

Série em PDF (578 KB)
Acessório em PDF (81 KB)

Os conectores de alimentação série 694 RD30 com braçadeira de parafuso e terminação de solda estão disponíveis nas versões com cabo reto e ângulo reto e com flange quadrado de 44,45 x 44,5 mm. Os conectores estão disponíveis com 5 (4+PE), 13 (12+PE) e 24 contatos com uma corrente nominal de 3 A (125 V), 6 A (250 V) e 20 A (400 V), dependendo do número de contatos. Eles atendem à classe de proteção IP65 com uma faixa de temperatura de operação de -40 °C a +100 °C. São possíveis cortes transversais de conexão de AWG 14 a AWG 24. Muitos conectores são aprovados pela VDE e SEV.

Power Connectors--Male cable connector_694_1_00
99 0709 00 05
RD30 Plugue de cabo, Contatos: 4+PE, 10,0-12,0 mm, desprotegido, pinça de parafuso, IP65, ESTI+, VDE
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0709 02 05
RD30 Plugue de cabo, Contatos: 4+PE, 12,0-14,0 mm, desprotegido, pinça de parafuso, IP65, ESTI+, VDE
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0709 03 05
RD30 Plugue de cabo, Contatos: 4+PE, 14,0-18,0 mm, desprotegido, pinça de parafuso, IP65, ESTI+, VDE
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0717 00 13
RD30 Plugue de cabo, Contatos: 12+PE, 10,0-12,0 mm, desprotegido, solda, IP65
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0717 02 13
RD30 Plugue de cabo, Contatos: 12+PE, 12,0-14,0 mm, desprotegido, solda, IP65
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0717 03 13
RD30 Plugue de cabo, Contatos: 12+PE, 14,0-18,0 mm, desprotegido, solda, IP65
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0737 00 24
RD30 Plugue de cabo, Contatos: 24, 10,0-12,0 mm, desprotegido, solda, IP65
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0737 02 24
RD30 Plugue de cabo, Contatos: 24, 12,0-14,0 mm, desprotegido, solda, IP65
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male cable connector_694_1_00
99 0737 03 24
RD30 Plugue de cabo, Contatos: 24, 14,0-18,0 mm, desprotegido, solda, IP65
RD30, Série 694, Conector de energia
Detalhes

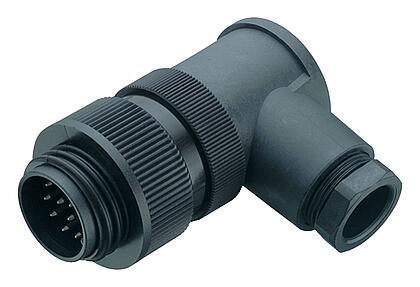

Power Connectors--Male angled connector_694_1_70
99 0709 70 05
RD30 Plugue angular, Contatos: 4+PE, 10,0-12,0 mm, desprotegido, pinça de parafuso, IP65, ESTI+, VDE
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male angled connector_694_1_70
99 0709 72 05
RD30 Plugue angular, Contatos: 4+PE, 12,0-14,0 mm, desprotegido, pinça de parafuso, IP65, ESTI+, VDE
RD30, Série 694, Conector de energia
Detalhes
Power Connectors--Male angled connector_694_1_70
99 0709 73 05
RD30 Plugue angular, Contatos: 4+PE, 14,0-18,0 mm, desprotegido, pinça de parafuso, IP65, ESTI+, VDE
RD30, Série 694, Conector de energia
Detalhes
