Conectores subminiatura
Filtrar imóveis
Tipo de conexão
O tipo de conector pode ser usado para distinguir nossos produtos para instalação em um invólucro de dispositivo das peças de cabo. O tipo de conector descreve a diferença entre os conectores que são montados em gabinetes e os conectores que são montados em cabos.
Design
Um conector consiste na parte macho (pino) e na parte fêmea (soquete). Dependendo do projeto, a parte macho ou fêmea é instalada permanentemente ou está localizada no final de uma linha.
Número do pólo
Isso indica o número de contatos que o conector tem.
Versão
A escolha da versão permite a definição de determinadas especificações técnicas - por exemplo, o tipo de saída do cabo ou o tamanho.
Bloquear
O sistema de travamento descreve como os elementos de pino e soquete são unidos.
Tensão nominal
A tensão nominal é a tensão elétrica atribuída ao conector.
Corrente nominal (40 ° C)
A corrente nominal é a corrente elétrica atribuída ao conector.
Grau de proteção
Os graus de proteção de acordo com a norma IEC60529 se aplicam a vários artigos e fornecem informações sobre a proteção contra a intrusão de água e sólidos, como poeira.
Conformidade EMV
Compatibilidade eletromagnética (EMC) significa que um conector é blindado ou pode ser blindado. Isso é exigido quando é necessário proteger os sinais ou dados conduzidos pelo conector, bem como proteger os dispositivos externos, contra perturbações causadas por efeitos eletromagnéticos.
Material de caixa
Dependendo da área de aplicação ou dos requisitos, os conectores são feitos de diferentes materiais. Oferecemos invólucros de metal e plástico para nossos itens como material de invólucro.
Rescisão
O tipo de terminação determina como os cabos, fios individuais ou PCBs podem ser unidos ao conector.
Mostrar produtos
  1. Produtos
  2. Conectores subminiatura
  3. Bayonet NCC

Conectores de baioneta subminiatura NCC

Série em PDF (542 KB)

A série 670 inclui plugues de cabo e soquetes de flange. Os soquetes de flange têm um grau de proteção IP54 quando desconectados e um grau de proteção IP67 quando conectados à tomada. Os conectores estão disponíveis com 5 contatos folheados a ouro e são projetados para uma corrente nominal de 2A a 50V. Eles possuem uma carcaça plástica, uma trava de baioneta e uma conexão de solda ou solda por imersão. A seção transversal da conexão é de 0,25 mm² com uma temperatura limite de -25°C a +85°C.

binder NCC Steckverbinder Serie 770 - wasserdichte Steckverbinder mit vielfältigen Einsatzgebieten
veja agora no YouTube

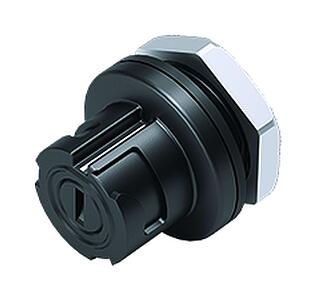

Conector subminiatura--Soquete de flange_670_4_FD_tl_NCC
09 0762 090 05
Baioneta Soquete de flange, Contatos: 5, desprotegido, THT, IP54 desconectado
Baioneta NCC, Série 670, Conector subminiatura
Detalhes

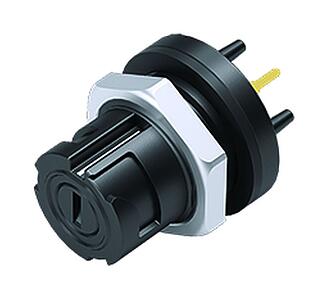

Conector subminiatura--Soquete de flange_670_4_FD_front_tl_NCC
09 0762 190 05
Baioneta Soquete de flange, Contatos: 5, desprotegido, THT, IP54 desconectado, parafusável pela frente
Baioneta NCC, Série 670, Conector subminiatura
Detalhes
Conector subminiatura--Soquete de flange_670_4_FD_front_l_NCC
09 0762 180 05
Baioneta Soquete de flange, Contatos: 5, desprotegido, solda, IP54 desconectado, parafusável pela frente
Baioneta NCC, Série 670, Conector subminiatura
Detalhes
Conector subminiatura--Soquete de flange_670_4_FD_l_NCC
09 0762 000 05
Baioneta Soquete de flange, Contatos: 5, desprotegido, solda, IP54 desconectado
Baioneta NCC, Série 670, Conector subminiatura
Detalhes
Conector subminiatura--Plugue de cabo_670_1_KS_NCC
99 0759 010 05
Baioneta Plugue de cabo, Contatos: 5, 3,0-5,0 mm, solda, IP67
Baioneta NCC, Série 670, Conector subminiatura
Detalhes
