Tecnologia de automação - fornecimento de tensão e alimentação
Filtrar imóveis
Tipo de conexão
O tipo de conector pode ser usado para distinguir nossos produtos para instalação em um invólucro de dispositivo das peças de cabo. O tipo de conector descreve a diferença entre os conectores que são montados em gabinetes e os conectores que são montados em cabos.
Design
Um conector consiste na parte macho (pino) e na parte fêmea (soquete). Dependendo do projeto, a parte macho ou fêmea é instalada permanentemente ou está localizada no final de uma linha.
Número do pólo
Isso indica o número de contatos que o conector tem.
Versão
A escolha da versão permite a definição de determinadas especificações técnicas - por exemplo, o tipo de saída do cabo ou o tamanho.
Bloquear
O sistema de travamento descreve como os elementos de pino e soquete são unidos.
Tensão nominal
A tensão nominal é a tensão elétrica atribuída ao conector.
Corrente nominal (40 ° C)
A corrente nominal é a corrente elétrica atribuída ao conector.
Grau de proteção
Os graus de proteção de acordo com a norma IEC60529 se aplicam a vários artigos e fornecem informações sobre a proteção contra a intrusão de água e sólidos, como poeira.
Conformidade EMV
Compatibilidade eletromagnética (EMC) significa que um conector é blindado ou pode ser blindado. Isso é exigido quando é necessário proteger os sinais ou dados conduzidos pelo conector, bem como proteger os dispositivos externos, contra perturbações causadas por efeitos eletromagnéticos.
Material de caixa
Dependendo da área de aplicação ou dos requisitos, os conectores são feitos de diferentes materiais. Oferecemos invólucros de metal e plástico para nossos itens como material de invólucro.
Codificação
Os elementos do conector, pino e soquete, devem ser alinhados entre si (codificação) antes do travamento. Isso evita erros de encaixe.
Rescisão
O tipo de terminação determina como os cabos, fios individuais ou PCBs podem ser unidos ao conector.
Aprovação
Nossos artigos têm várias aprovações que podem ser pré-selecionadas aqui. podem ser pré-selecionadas aqui.
Tipo de cabo
Ao selecionar o tipo de cabo, é possível fazer uma pré-seleção para a respectiva aplicação.
carcaça de material
O material da capa do cabo. Os cabos PUR, TPE, TMPU ou TPE-U têm propriedades técnicas diferentes.
Cor do fio
A cor da capa do cabo.
Comprimento do cabo
Nossos itens com cabos moldados ou pré-montados têm diferentes comprimentos de cabo. Ele descreve o comprimento do cabo a partir da extremidade do conector. Se o comprimento do cabo desejado não estiver incluído, entre em contato com nosso departamento de vendas.
Mostrar produtos
  1. Produtos
  2. Tecnologia de automação - fornecimento de tensão e alimentação
  3. M12-S

Conectores codificados M12-S - Tecnologia de automação

Série em PDF (2 MB)
Acessório em PDF (578 KB)

Os conectores da série 814 com travamento por parafuso de acordo com DIN EN 61076-2-111 são codificados em S para aplicações CA. Eles têm 2+PE e 3+PE contatos com uma corrente nominal de 12A a 630VAC. Estes conectores estão disponíveis nas versões com cabos retos e angulares, com conexão a parafuso. As versões com flange estão disponíveis com terminais a parafuso, bem como com fios trançados.

M12-Power (S, K, T, L) | Connectors for power applications
veja agora no YouTube

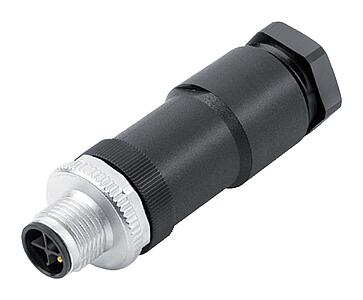

Automation Technology - Voltage and Power Supply--Male cable connector_814_1_KS_AC
99 0685 19 03
M12 Plugue de cabo, Contatos: 2+PE, 8,0-10,0 mm, desprotegido, pinça de parafuso, IP67, UL
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automation Technology - Voltage and Power Supply--Male cable connector_814_1_KS_AC
99 0689 19 04
M12 Plugue de cabo, Contatos: 3+PE, 8,0-10,0 mm, desprotegido, pinça de parafuso, IP67, UL, VDE
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Tecnologia de automação - fornecimento de tensão e alimentação--Plugue de cabo_814_1_KS_6-8mm
99 0689 32 04
M12 Plugue de cabo, Contatos: 3+PE, 6,0-8,0 mm, desprotegido, pinça de parafuso, IP67, UL, VDE
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automation Technology - Voltage and Power Supply--Female cable connector_814_2_KD_Power_u
77 0690 0000 50703-0200
M12 Tomada de cabo, Contatos: 2+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 3 x 1,50 mm², 2 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automation Technology - Voltage and Power Supply--Female cable connector_814_2_KD_Power_u
77 0690 0000 50703-0500
M12 Tomada de cabo, Contatos: 2+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 3 x 1,50 mm², 5 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automation Technology - Voltage and Power Supply--Female cable connector_814_2_KD_Power_u
77 0690 0000 50704-0200
M12 Tomada de cabo, Contatos: 3+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 4 x 1,50 mm², 2 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automation Technology - Voltage and Power Supply--Female cable connector_814_2_KD_Power_u
77 0690 0000 50704-0500
M12 Tomada de cabo, Contatos: 3+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 4 x 1,50 mm², 5 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes

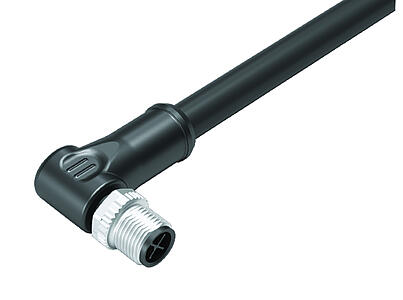

Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkelstecker_814_1_WS_Power_u
77 0687 0000 50704-0200
M12 Plugue angular, Contatos: 3+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 4 x 1,50 mm², 2 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkelstecker_814_1_WS_Power_u
77 0687 0000 50704-0500
M12 Plugue angular, Contatos: 3+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 4 x 1,50 mm², 5 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkeldose_814_2_WD_Power_u
77 0694 0000 50704-0200
M12 Tomada angular, Contatos: 3+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 4 x 1,50 mm², 2 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
Automatisierungstechnik - Spannungs- und Leistungsversorgung--Winkeldose_814_2_WD_Power_u
77 0694 0000 50704-0500
M12 Tomada angular, Contatos: 3+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 4 x 1,50 mm², 5 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes

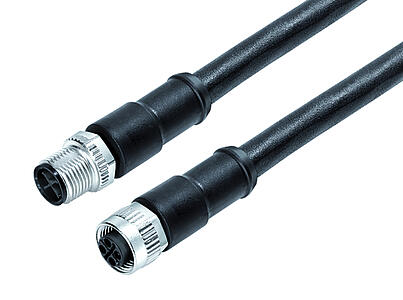

Automation Technology - Voltage and Power Supply--Connecting cable male cable connector - female cable connector_814_VL_KS_KD_Power
77 0690 0689 50703-0200
M12/M12 Cabo de conexão plugue de cabo - tomada de cabo, Contatos: 2+PE, desprotegido, moldado no cabo, IP68, PUR, preto, 3 x 1,50 mm², 2 m
M12-S, Série 814, Tecnologia de automação - fornecimento de tensão e alimentação
Detalhes
