Baioneta Tomada de cabo, Contatos: 3, 5,0-8,0 mm, blindável, solda, IP40

Ilustração 09 0056 00 03 - Baioneta Tomada de cabo, Contatos: 3, 5,0-8,0 mm, blindável, solda, IP40 — Ilustração

Vista 3D 09 0056 00 03 - Baioneta Tomada de cabo, Contatos: 3, 5,0-8,0 mm, blindável, solda, IP40 — Vista 3D

Desenho da escala 09 0056 00 03 - Baioneta Tomada de cabo, Contatos: 3, 5,0-8,0 mm, blindável, solda, IP40 — Desenho da escala

Instrução de montagem 09 0056 00 03 - Baioneta Tomada de cabo, Contatos: 3, 5,0-8,0 mm, blindável, solda, IP40 — Instrução de montagem

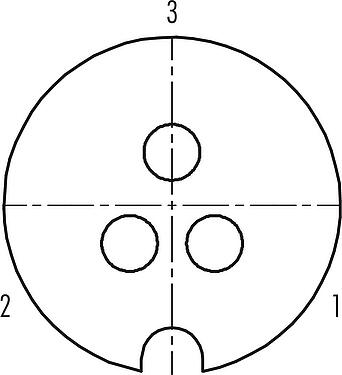

Arranjo de contato (Lado do plug-in) 09 0056 00 03 - Baioneta Tomada de cabo, Contatos: 3, 5,0-8,0 mm, blindável, solda, IP40 — Arranjo de contato (Lado do plug-in)

Número de pedido	09 0056 00 03
Design do Conector	Tomada de cabo
Versão	Conector de plugue tomada reta
Sistema de travamento do conector	Baioneta
Terminação	solda
Grau de proteção	IP40
Área de seção transversal	2,50 mm² / AWG 14
Tomada de cabo	5,0-8,0 mm
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 50 Ciclos de conexão
Peso (gr)	28.96
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	250 V
Tensão de impulso nominal	2500 V
Corrente nominal (40 ° C)	10,0 A
Resistência de isolamento	≥ 10¹⁰ Ω
Grau de poluição	1
Categoria de sobretensão	II
Grupo material	III
Conformidade EMV	blindável
Conexão de tela	Grampo de cabo e solda lug

Material de caixa	GD-AL anodizado
Material do corpo de contato	PET (UL94 V-0)
Material de contato	CuSn (bronze)
Chapa de contato	Ag (prata)
REACH SVHC	None (No pollutants)
Número SCIP	SCIP-number not available

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Diretivas de Baixa Tensão	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, recomendamos apertar o anel rosqueado a 1,25 Nm. Uma chave de torque adequada está disponível como acessório (nº de pedido 07 0082 000).
