Encomenda não: 99 5172 700 08

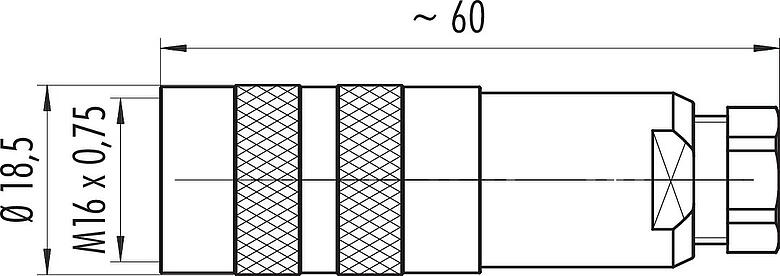

M16 Tomada de cabo, Contatos: 8 (08-a), 4,0-6,0 mm, blindável, crimpado (os contactos de crimpdevem ser encomendados separadamente), IP68, UL, Compatível com AISG
M16 IP67, Série 423, Conectores miniatura
Características gerais
maismenosNúmero de pedido | 99 5172 700 08 |
Design do Conector | Tomada de cabo |
Tipo padrão | DIN EN 61076-2-106 |
Versão | Conector de plugue tomada reta |
Sistema de travamento do conector | parafuso |
Terminação | crimpado (os contactos de crimpdevem ser encomendados separadamente) |
Grau de proteção |
IP68 IP67 |
Área de seção transversal | clique aqui para mais informações |
Tomada de cabo | 4,0-6,0 mm |
Faixa de temperatura de / a | -40 °C / 100 °C |
Operação mecânica | > 500 Ciclos de conexão |
Peso (gr) | 50.63 |
Número de tarifa alfandegária | 85369010 |
País de origem | DE |
Parâmetros elétricos
maismenosTensão nominal | 60 V |
Tensão de impulso nominal | 500 V |
Corrente nominal (40 ° C) | 5,0 A |
Resistência de isolamento | ≥ 1010 Ω |
Grau de poluição | 1 |
Categoria de sobretensão | I |
Grupo material | III |
Conformidade EMV | blindável |
Conexão de tela | Grampo de cabo |
Material
maismenosMaterial de caixa | CuZn (latão niquelado) |
Material do corpo de contato | PBT (UL94 V-0) |
Material de contato | dependendo do contato de franzido (acessórios) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Número SCIP | 3bb0d7ad-73fc-4859-acdb-78404b122bdb |
Autorizações / aprovações
maismenosApprovals | UL, Compatível com AISG |
Classificações
maismenoseCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Declarações de conformidade
maismenosDiretiva de baixa tensão | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
- Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
- O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
- O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
- Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
