M12-A
M12 Conector duplo - tomada angular, Contatos: 4, 2 x Cabo Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, desprotegido, pinça de parafuso, IP67

Ilustração 99 0430 286 04 - M12 Conector duplo - tomada angular, Contatos: 4, 2 x Cabo Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, desprotegido, pinça de parafuso, IP67 — Ilustração

Vista 3D 99 0430 286 04 - M12 Conector duplo - tomada angular, Contatos: 4, 2 x Cabo Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, desprotegido, pinça de parafuso, IP67 — Vista 3D

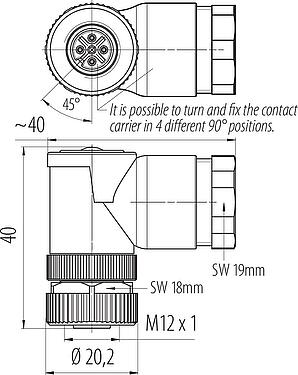

Desenho da escala 99 0430 286 04 - M12 Conector duplo - tomada angular, Contatos: 4, 2 x Cabo Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, desprotegido, pinça de parafuso, IP67 — Desenho da escala

Instrução de montagem 99 0430 286 04 - M12 Conector duplo - tomada angular, Contatos: 4, 2 x Cabo Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, desprotegido, pinça de parafuso, IP67 — Instrução de montagem

Arranjo de contato (Lado do plug-in) 99 0430 286 04 - M12 Conector duplo - tomada angular, Contatos: 4, 2 x Cabo Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm, desprotegido, pinça de parafuso, IP67 — Arranjo de contato (Lado do plug-in)

Número de pedido	99 0430 286 04
Design do Conector	Conector duplo - tomada angular
Tipo padrão	DIN EN 61076-2-101
Versão	Configurável em campo
Sistema de travamento do conector	parafuso
Terminação	pinça de parafuso
Grau de proteção	IP67
Área de seção transversal	máx. 0,75 mm² / AWG 18
Tomada de cabo	2 x Cabo Ø 2,1-3,0 mm ou Ø 4,0-5,0 mm
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 50 Ciclos de conexão
Peso (gr)	29.56
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	250 V
Tensão de impulso nominal	2500 V
Corrente nominal (40 ° C)	4,0 A
Grau de poluição	3
Categoria de sobretensão	II
Grupo material	III
Conformidade EMV	desprotegido

Material do corpo de contato	PA
Material de contato	CuZn (latão)
Chapa de contato	CuSnZn (Optalloy)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	90fdc578-b204-463d-8f5e-fde07de75a26

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).

Downloads

Folha de dados 99 0430 286 04

Dados CAD

selecione o formato desejado
