Encomenda não: 99 0430 05 04

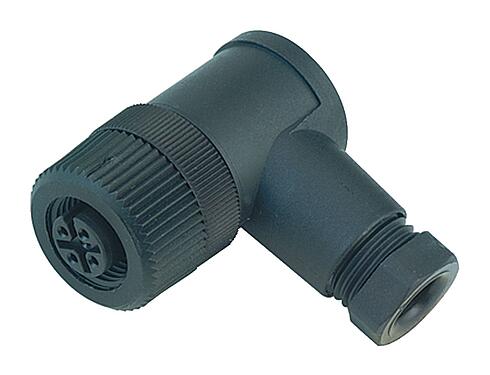

M12 Tomada angular, Contatos: 4, 4,0-6,0 mm, desprotegido, pinça de parafuso, IP67, UL
M12-B, Série 715, Tecnologia de automação - transmissão de dados
Vista 3D(Clique para ativar)
Características gerais
maismenos| Número de pedido | 99 0430 05 04 |
| Design do Conector | Tomada angular |
| Tipo padrão | DIN EN 61076-2-101 |
| Versão | Conector de plugue Conector em ângulo |
| Sistema de travamento do conector | parafuso |
| Terminação | pinça de parafuso |
| Grau de proteção | IP67 |
| Área de seção transversal | máx. 0,75 mm² / AWG 18 |
| Tomada de cabo | 4,0-6,0 mm |

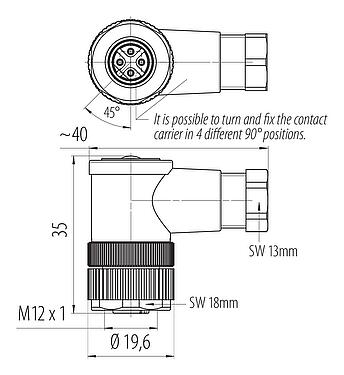

| Torção | 90° (4 opções de codificação) |
| Faixa de temperatura de / a | -40 °C / 85 °C |
| Operação mecânica | > 50 Ciclos de conexão |
| Peso (gr) | 13.29 |
| Número de tarifa alfandegária | 85369010 |
| País de origem | DE |
Parâmetros elétricos
maismenos| Tensão nominal | 250 V |
| Tensão de impulso nominal | 2500 V |
| Corrente nominal (40 ° C) | 4,0 A |
| Grau de poluição | 3 |
| Categoria de sobretensão | II |
| Grupo material | III |
| Conformidade EMV | desprotegido |
Material
maismenos| Material de caixa | PA |
| Material do corpo de contato | PA |
| Material de contato | CuZn (latão) |
| Chapa de contato | CuSnZn (Optalloy) |
| Material de bloqueio | PA |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Número SCIP | cba830f8-01d6-47eb-8271-1c2e579ee542 |
Autorizações / aprovações
maismenos| Approvals | UL |
Classificações
maismenos| ETIM 9.0 | EC002635 |
Avisos de segurança
- O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
- Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
- Para proteger contra abertura não intencional do conector, a rosca entre a carcaça e o cabeçote do conector deve ser fixada com um adesivo adequado de cianoacrilato quando usado em circuitos com tensões perigosas ao toque. Isto não se aplica aos conectores utilizados nos circuitos SELV e PELV de acordo com a norma IEC 61140 (EN 61140, VDE 0140-1).
- Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
- O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
- Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
- O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
- Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
