M12 Soquete de flange, Contatos: 2, blindado, com cabo montado, IP68, M16x1,5, Profibus, PUR, púrpura, 1 x 2 x 0,25 mm², 0,5 m

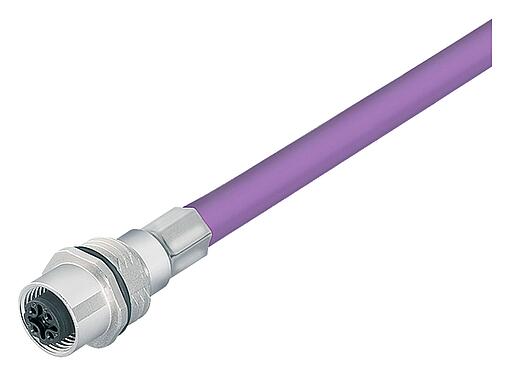

Ilustração 70 4434 246 04 - M12 Soquete de flange, Contatos: 2, blindado, com cabo montado, IP68, M16x1,5, Profibus, PUR, púrpura, 1 x 2 x 0,25 mm², 0,5 m — Ilustração

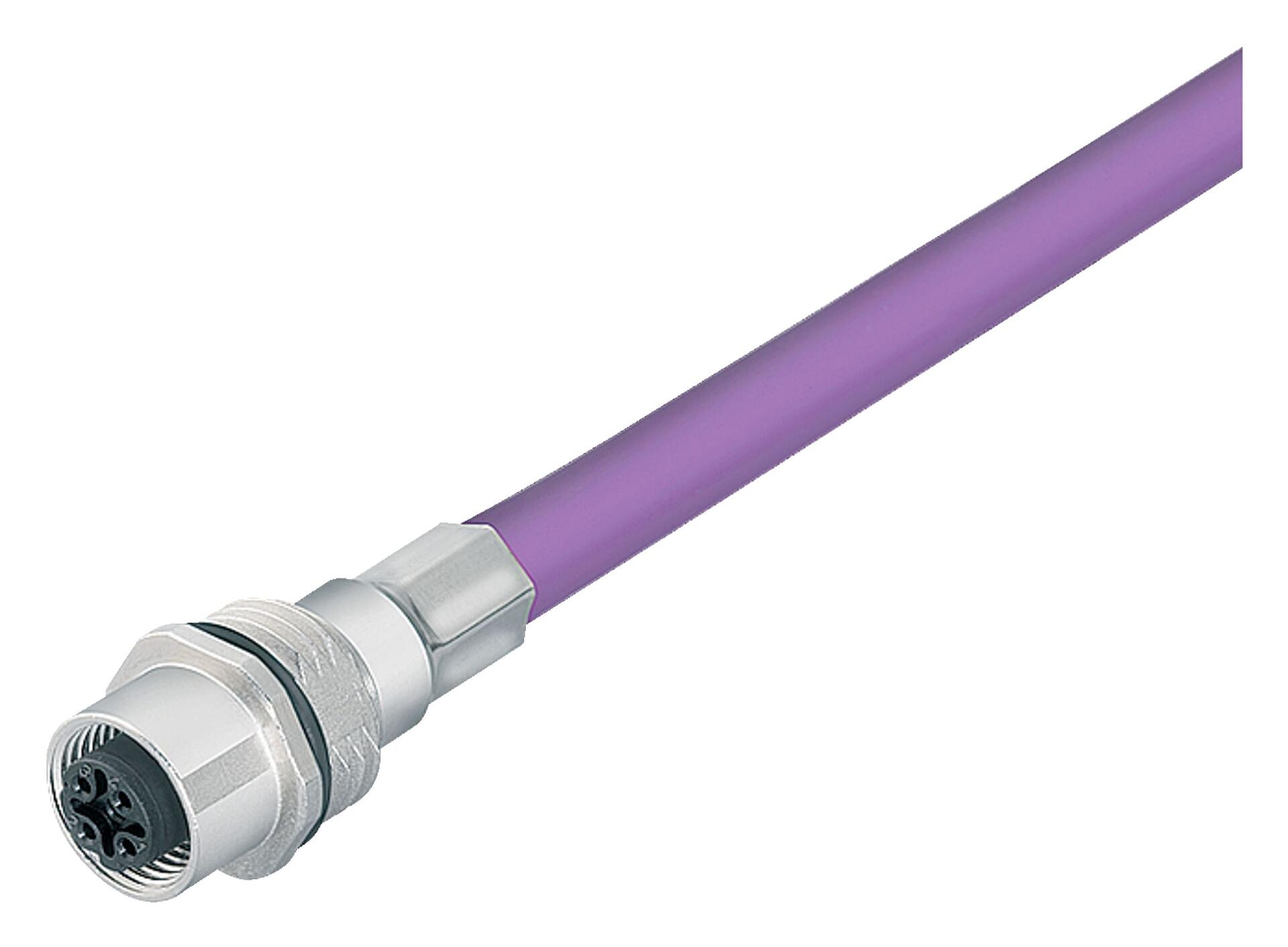

Vista 3D 70 4434 246 04 - M12 Soquete de flange, Contatos: 2, blindado, com cabo montado, IP68, M16x1,5, Profibus, PUR, púrpura, 1 x 2 x 0,25 mm², 0,5 m — Vista 3D

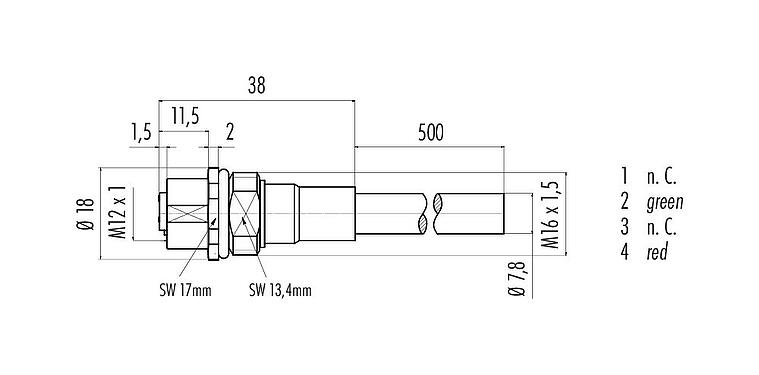

Desenho da escala 70 4434 246 04 - M12 Soquete de flange, Contatos: 2, blindado, com cabo montado, IP68, M16x1,5, Profibus, PUR, púrpura, 1 x 2 x 0,25 mm², 0,5 m — Desenho da escala

Amostra de montagem 70 4434 246 04 - M12 Soquete de flange, Contatos: 2, blindado, com cabo montado, IP68, M16x1,5, Profibus, PUR, púrpura, 1 x 2 x 0,25 mm², 0,5 m — Amostra de montagem

Arranjo de contato (Lado do plug-in) 70 4434 246 04 - M12 Soquete de flange, Contatos: 2, blindado, com cabo montado, IP68, M16x1,5, Profibus, PUR, púrpura, 1 x 2 x 0,25 mm², 0,5 m — Arranjo de contato (Lado do plug-in)

Número de pedido	70 4434 246 04
Design do Conector	Soquete de flange
Tipo padrão	DIN EN 61076-2-101
Comprimento do cabo	0,5 m (Outros comprimentos estão disponíveis mediante solicitação).
Versão	Conector de plugue tomada reta
Sistema de travamento do conector	parafuso
Terminação	com cabo montado
Grau de proteção	IP68
Área de seção transversal	0,25 mm² / AWG 24
Faixa de temperatura de / a	-25 °C / 80 °C
Operação mecânica	> 100 Ciclos de conexão
Peso (gr)	47.26
Número de tarifa alfandegária	85444290
País de origem	HU

Tensão nominal	60 V
Tensão de impulso nominal	1500 V
Corrente nominal (40 ° C)	4,0 A
Resistência de isolamento	> 10⁸ Ω
Grau de poluição	3
Categoria de sobretensão	II
Grupo material	II
Conformidade EMV	blindado
Conexão de tela	Blindagem da carcaça

Material de caixa	Zinco fundido sob pressão, niquelado
Material do corpo de contato	PA
Material de contato	CuSn (bronze)
Chapa de contato	Ow (Ouro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	a2fa55d8-5218-4959-b07a-0620cfa93809

eCl@ss 11.1	27-44-01-03
ETIM 9.0	EC002638

Estrutura de cabo
Tipo de cabo	Profibus
Diâmetro do cabo	7,8 mm
Seção transversal	1 x 2 x 0,25 mm²
concha de material	PUR
Isolamento de fio único	Espuma de PE
Estrutura de cabo único	19 x 0,127 mm
Cor do fio	púrpura
Outras características
Halogênio livre	sim

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).
