M12 Bujão flangeado, Contatos: 4, desprotegido, solda, IP67, PG 11

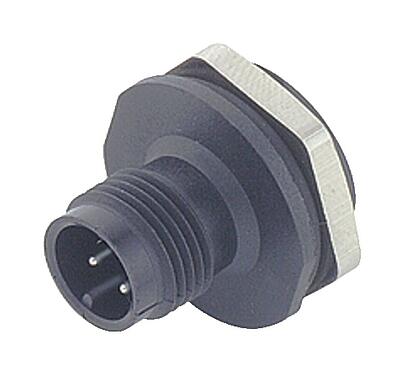

Ilustração 09 0435 90 04 - M12 Bujão flangeado, Contatos: 4, desprotegido, solda, IP67, PG 11 — Ilustração

Vista 3D 09 0435 90 04 - M12 Bujão flangeado, Contatos: 4, desprotegido, solda, IP67, PG 11 — Vista 3D

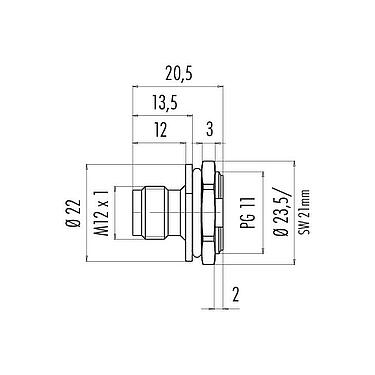

Desenho da escala 09 0435 90 04 - M12 Bujão flangeado, Contatos: 4, desprotegido, solda, IP67, PG 11 — Desenho da escala

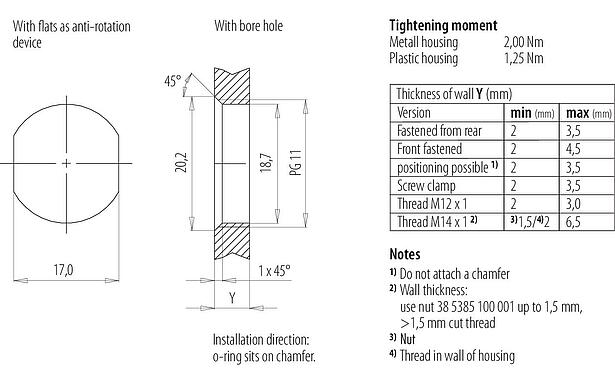

Amostra de montagem 09 0435 90 04 - M12 Bujão flangeado, Contatos: 4, desprotegido, solda, IP67, PG 11 — Amostra de montagem

Arranjo de contato (Lado do plug-in) 09 0435 90 04 - M12 Bujão flangeado, Contatos: 4, desprotegido, solda, IP67, PG 11 — Arranjo de contato (Lado do plug-in)

Número de pedido	09 0435 90 04
Design do Conector	Bujão flangeado
Tipo padrão	DIN EN 61076-2-101
Versão	Pino conector reto
Sistema de travamento do conector	parafuso
Terminação	solda
Grau de proteção	IP67
Área de seção transversal	0,25 mm² / AWG 24
Faixa de temperatura de / a	-40 °C / 85 °C
Operação mecânica	> 100 Ciclos de conexão
Peso (gr)	6.77
Número de tarifa alfandegária	85369010
País de origem	DE

Tensão nominal	250 V
Tensão de impulso nominal	2500 V
Corrente nominal (40 ° C)	4,0 A
Resistência de isolamento	> 10⁸ Ω
Grau de poluição	3
Categoria de sobretensão	II
Grupo material	II
Conformidade EMV	desprotegido

Material de caixa	PA
Material do corpo de contato	PA
Material de contato	CuZn (latão)
Chapa de contato	Ow (Ouro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	5e4b7fd3-09a2-4e10-98e6-60d35d6876ca

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Reportar erro nesta página

Avisos de segurança

O conector não deve ser plugado ou desconectado sob carga. O não cumprimento e o uso impróprio podem resultar em danos pessoais.
Os conectores foram desenvolvidos para aplicações em engenharia de instalações, controle e construção de equipamentos elétricos. O usuário é responsável por verificar se os conectores também podem ser usados em outras áreas de aplicação.
Conectores que são usados em circuitos com tensões perigosas ao toque só podem ser instalados e usados por, ou sob a supervisão de, pessoas com treinamento em engenharia elétrica, levando em conta os regulamentos e normas aplicáveis.
O usuário deve tomar as devidas precauções de segurança para garantir que o conector não possa ser desligado acidentalmente.
Os conectores com proteção IP67 e IP68 não são adequados para uso sob água. Quando utilizados ao ar livre, os conectores devem ser protegidos separadamente contra a corrosão. Para maiores informações sobre as classes de proteção IP, consulte o centro de download "Informações Técnicas".
O conector não é adequado para tensões de rede. Favor observar o grau de poluição e a categoria de sobretensão. Para maiores informações, consulte o centro de download "Informações Técnicas".
Para travar o conector do cabo com o conector do dispositivo, o anel roscado é apertado "à mão" (aproximadamente 60 cNm).

Downloads

Folha de dados 09 0435 90 04

Dados CAD

selecione o formato desejado
