Ordinazione no: 99 4442 402 05

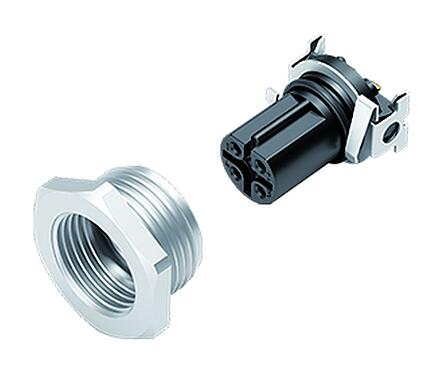

M12 Connettore femmina a flangia, Numero poli: 5, schermabile, SMT, IP67
M12-B, serie 766, Tecnologia dell'automazione - trasmissione dati
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 99 4442 402 05 |
| Design del connettore | Connettore femmina a flangia |
| Tipo Standard | DIN EN 61076-2-101 |
| Versione | Connettore femmina diritto |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | SMT |
| Grado di protezione | IP67 |
| Intervallo di temperatura da/a | -40 °C / 85 °C |
| Funzionamento meccanico | > 100 cicli di accoppiamento |
| Altezza d'installazione | 13 |
| Peso (gr) | 6.84 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 60 V |
| Tensione nominale d'impulso | 1500 V |
| Corrente nominale | 4,0 A |
| Resistenza d'isolamento | > 108 Ω |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | II |
| Gruppo di materiali | II |
| Conformità EMC | schermabile |
| Collegamento dello schermo | Piastra di schermatura |
Materiale
piùless| Materiale dell'alloggiamento | CuZn (ottone nichelato) |
| Materiale del corpo del contatto | LCP |
| Materiale di contatto | CuSn (bronzo) |
| Placcatura del contatto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numero SCIP | 0e8b3ded-7f5d-47c2-9fca-f91c8ba1b13c |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
