Ordinazione no: 09 0443 00 04

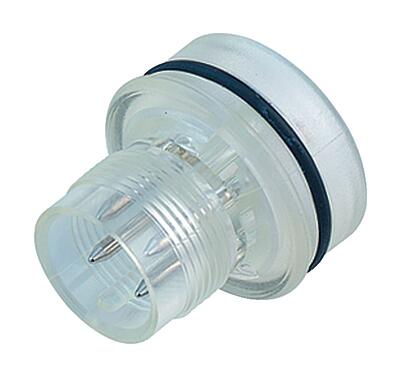

M18 Connettore dell'adattatore, Numero poli: 4, non schermato, saldare, IP67
M18, serie 714, Tecnologia dell'automazione - alimentazione di tensione e alimentazione elettrica
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 09 0443 00 04 |
| Design del connettore | Connettore dell'adattatore |
| Versione | Connettore maschio diritto |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | saldare |
| Grado di protezione | IP67 |
| Sezione trasversale | 1,50 mm² / AWG 16 |
| Intervallo di temperatura da/a | -25 °C / 85 °C |
| Funzionamento meccanico | > 50 cicli di accoppiamento |
| Peso (gr) | 7.68 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 250 V |
| Tensione nominale d'impulso | 4000 V |
| Corrente nominale | 16,0 A |
| Resistenza d'isolamento | > 108 Ω |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo di materiali | III |
| Conformità EMC | non schermato |
Materiale
piùless| Materiale dell'alloggiamento | PA |
| Materiale del corpo del contatto | PA |
| Materiale di contatto | CuZn (ottone) |
| Placcatura del contatto | CuSnZn (Optalloy) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numero SCIP | aa8bd4bf-e062-4aa0-98c0-24c963bc7d22 |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Dichiarazioni di conformità
piùless| Direttiva Bassa Tensione | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
