Ordinazione no: 09 5270 10 03

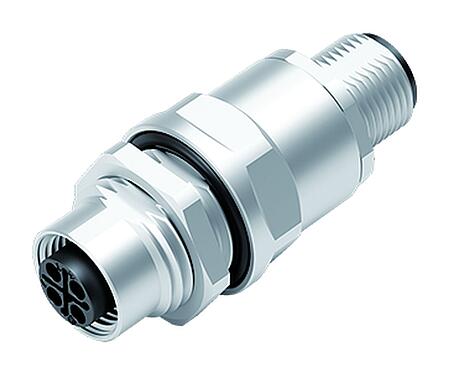

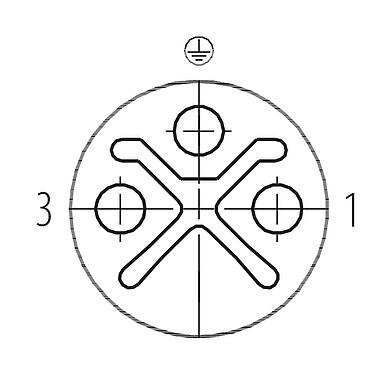

M12 Passaparatia del quadro elettrico, Numero poli: 2+PE, schermato, innestabile, IP67, UL, M12x1,0
M12-S, serie 814, Tecnologia dell'automazione - alimentazione di tensione e alimentazione elettrica
Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 09 5270 10 03 |
| Design del connettore | Passaparatia del quadro elettrico |
| Tipo Standard | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Versione | Passaparatia del quadro elettrico |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | innestabile |
| Grado di protezione | IP67 |
| Intervallo di temperatura da/a | -40 °C / 85 °C |
| Funzionamento meccanico | > 100 cicli di accoppiamento |
| Peso (gr) | 40.92 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 630 V (600 V UL) |
| Tensione nominale d'impulso | 6000 V |
| Corrente nominale | 16,0 A |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo di materiali | II |
| Conformità EMC | schermato |
Materiale
piùless| Materiale dell'alloggiamento | CuZn (ottone nichelato) |
| Materiale del corpo del contatto | PA nero |
| Materiale di contatto | CuZn (ottone) |
| Placcatura del contatto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Numero SCIP | 0b327f66-2e99-4e63-84c4-35cd8a9754fd |
Autorizzazioni/approvazioni
piùless| Approvals | UL |
Classificazioni
piùless| ETIM 9.0 | EC003569 |
Dichiarazioni di conformità
piùless| Direttiva Bassa Tensione | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
- Nel caso di connettori di cavi con un anello filettato di metallo, è imperativo assicurare una connessione con il contatto di protezione PE del connettore dell'apparecchio. Non è permesso collegare cavi tra connettori di apparecchi che non sono collegati al contatto PE. L'utente deve assicurare un collegamento continuo del conduttore di terra di protezione.
