Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL

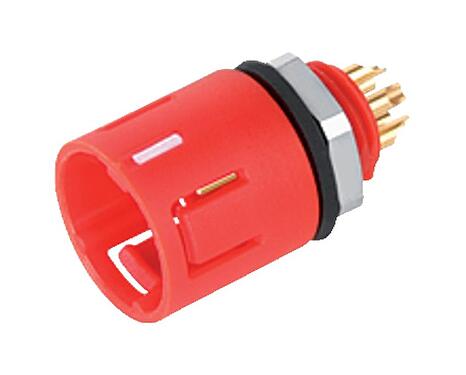

Illustrazione 99 9215 050 05 - Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL — Illustrazione

Vista 3D 99 9215 050 05 - Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL — Vista 3D

Descrizione dell’articolo 99 9215 050 05 - Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL — Descrizione dell’articolo

Disegno in scala 99 9215 050 05 - Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL — Disegno in scala

Campione di montaggio 99 9215 050 05 - Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL — Campione di montaggio

Disposizione dei contatti (lato connessione) 99 9215 050 05 - Snap-In Connettore maschio a flangia, Numero poli: 5, non schermato, saldare, IP67, UL — Disposizione dei contatti (lato connessione)

Numero d'ordine	99 9215 050 05
Design del connettore	Connettore maschio a flangia
Versione	Connettore maschio diritto
Sistema di bloccaggio del connettore	snap-in
Terminazione	saldare
Grado di protezione	IP67
Sezione trasversale	max. 0,25 mm² / AWG 24
Intervallo di temperatura da/a	-25 °C / 85 °C
Funzionamento meccanico	> 500 cicli di accoppiamento
Peso (gr)	2.12
Numero di tariffa doganale	85369010
Paese di origine	DE

Tensione nominale	63 V
Tensione nominale d'impulso	800 V
Corrente nominale	2,0 A
Resistenza d'isolamento	≥ 10¹⁰ Ω
Grado di inquinamento	2
Categoria di sovratensione	II
Gruppo di materiali	II
Conformità EMC	non schermato

Materiale dell'alloggiamento	PA
Materiale del corpo del contatto	PA (UL94 HB) rosso
Materiale di contatto	CuZn (ottone)
Placcatura del contatto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Numero SCIP	0f32842e-76ff-4dd6-ab94-3258473cced0

Approvals	UL

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Segnala un errore su questa pagina

Avvisi di sicurezza

Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
