Bajonett Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40

Abbildung 09 0055 00 03 - Bajonett Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40 — Abbildung

3D Ansicht 09 0055 00 03 - Bajonett Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40 — 3D Ansicht

Maßzeichnung 09 0055 00 03 - Bajonett Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40 — Maßzeichnung

Montageanleitung 09 0055 00 03 - Bajonett Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40 — Montageanleitung

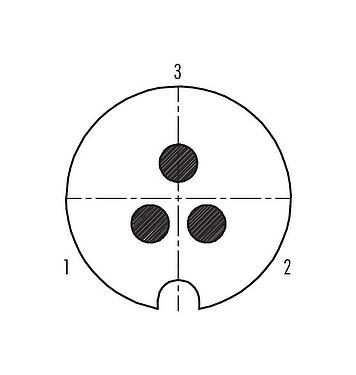

Polbild (Steckseite) 09 0055 00 03 - Bajonett Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40 — Polbild (Steckseite)

Artikelnummer	09 0055 00 03
Steckverbinder-Bauform	Kabelstecker
Ausführung	Steckverbinder Stift gerade
Steckverbinder Verriegelung	Bajonett
Anschlussart	löten
Schutzart	IP40
Anschlussquerschnitt	2,50 mm² / AWG 14
Kabeldurchlass	5,0-8,0 mm
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 50 Steckzyklen
Gewicht (gr)	38.01
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	250 V
Bemessungs-Stoßspannung	2500 V
Bemessungsstrom	10,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	schirmbar
Schirmanbindung	Kabelklemme und Lötöse

Material Gehäuse	GD-AL eloxiert
Material Kontaktkörper	PET (UL94 V-0)
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Ag (Silber)
REACH SVHC	None (No pollutants)
SCIP Nummer	SCIP-number not available

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,25 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
