Нет заказа: 09 0055 00 03

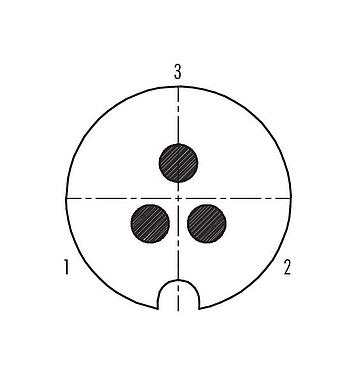

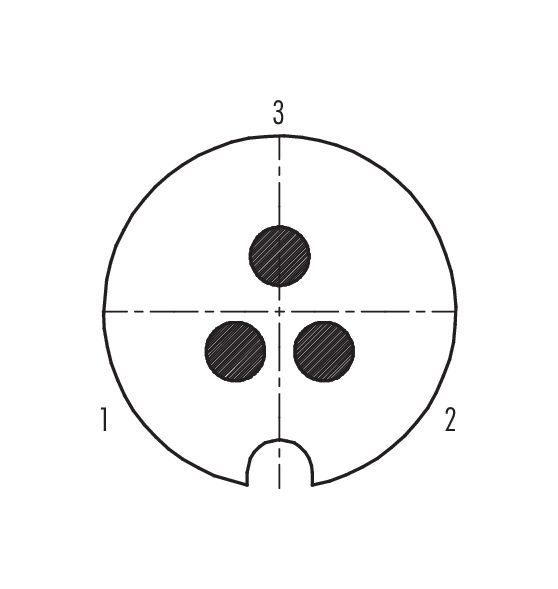

Байонетный Кабельный штекер, Количество полюсов: 3, 5,0-8,0 мм, экранируемый, пайка, IP40
Байонетный, серия 690, Разъем питания
Общие характеристики
большеменьше| Номер для заказа | 09 0055 00 03 |
| Конструкция соединителя | Кабельный штекер |
| Версия | Pразъем вилка прямой |
| Система фиксации разъема | Байонетный |
| Концевая заделка | пайка |
| Степень защиты | IP40 |
| Площадь сечения | 2,50 мм² / AWG 14 |
| Кабельный вывод | 5,0-8,0 мм |
| Температурный диапазон от/до | -40 °C / 85 °C |
| Механическая операция | > 50 циклов соединения |
| Вес (г) | 38.01 |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | DE |
Электрические параметры
большеменьше| Номинальное напряжение | 250 V |
| Номинальное импульсное напряжение | 2500 V |
| Номинальный ток | 10,0 A |
| Сопротивление изоляции | ≥ 1010 Ω |
| Степень загрязнения | 1 |
| Категория перенапряжения | II |
| Группа материала | III |
| Соответствие EMV | экранируемый |
| Подключение экрана | кабельный зажим и лепесток для пайки |
Материал
большеменьше| Материал корпуса | GD-AL анодированный |
| Материал тела контакта | ПЭТ (UL94 V-0) |
| Материал контакта | CuZn (латунь) |
| Покрытие контактов | Ag (серебро) |
| REACH SVHC |
None (No pollutants) |
| Номер SCIP | SCIP-number not available |
Классификация
большеменьше| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Заявления о соответствии
большеменьше| Директива ЕС по низковольтному оборудованию | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Для защиты от непреднамеренного открытия разъема резьбовое соединение между корпусом и головкой следует зафиксировать подходящим цианоакрилатным клеем, если разъем используется в цепях с опасным напряжением. Это не касается разъемов, применяемых в цепях SELV и PELV согласно IEC 61140 (EN 61140, VDE 0140-1).
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, мы рекомендуем затянуть резьбовое кольцо с моментом 1,25 Нм. Подходящий динамометрический ключ поставляется в качестве аксессуара (№ заказа 07 0082 000).
