  4. M12 Kabelstecker, Polzahl: 3+PE, 6,0-8,0 mm, ungeschirmt, schraubklemm, IP67, UL, VDE
Artikelnummer: 99 0689 32 04

M12 Kabelstecker, Polzahl: 3+PE, 6,0-8,0 mm, ungeschirmt, schraubklemm, IP67, UL, VDE

M12-S, Serie 814, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Verfügbare Pol­zahlen
Produktvergleich
Downloads

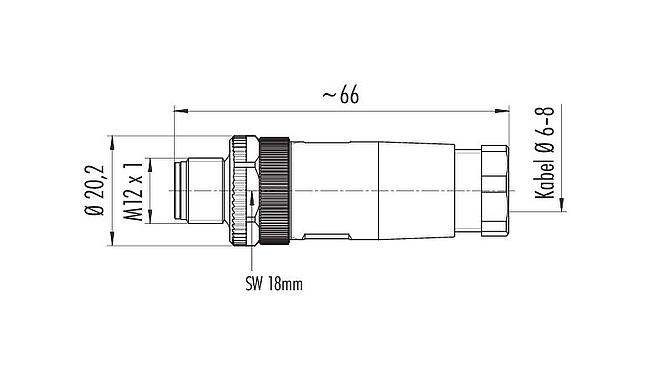

Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 0689 32 04
Steckverbinder-Bauform Kabelstecker
Bauartnorm DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart schraubklemm
Schutzart IP67
Anschlussquerschnitt max. 1,50 mm² mit Aderendhülse / max. 2,50 mm² ohne Aderendhülse / AWG 16 mit Aderendhülse / AWG 14 ohne Aderendhülse
Kabeldurchlass 6,0-8,0 mm
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 23.00
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 630 V
Bemessungs-Stoßspannung 6000 V
Bemessungsstrom 12,0 A
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
SCIP Nummer a40305e1-d305-4dff-a80e-48bcb4fd2ef4
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
  4. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  5. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  6. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  7. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
  8. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
  9. Bei Kabelsteckverbindern mit metallischem Gewindering ist zwingend auf eine Verbindung mit dem PE Schutzkontakt des Gerätesteckverbinders zu achten. Verbindungsleitungen zwischen Gerätesteckern die nicht mit dem PE Kontakt verbunden sind, sind nicht zulässig. Der Anwender hat für eine durchgängige Verbindung des Schutzleiters zu sorgen.
