Ordinazione no: 99 0689 32 04
M12 Connettore cavo maschio, Numero poli: 3+PE, 6,0-8,0 mm, non schermato, morsetto a vite, IP67, UL, VDE
M12-S, serie 814, Tecnologia dell'automazione - alimentazione di tensione e alimentazione elettrica

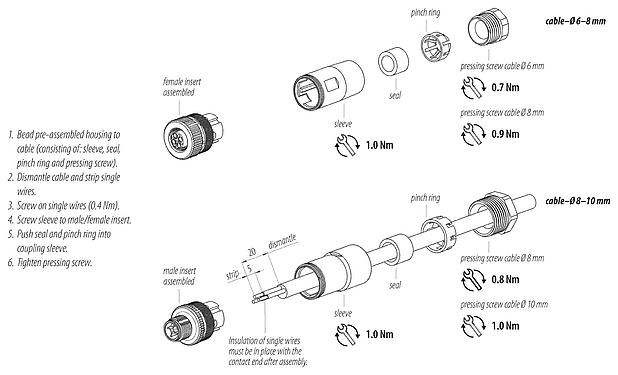

Vista 3D(Clicca per attivare)
Caratteristiche generali
piùless| Numero d'ordine | 99 0689 32 04 |
| Design del connettore | Connettore cavo maschio |
| Tipo Standard | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Versione | Connettore maschio diritto |
| Sistema di bloccaggio del connettore | a vite |
| Terminazione | morsetto a vite |
| Grado di protezione | IP67 |
| Sezione trasversale | max. 1,50 mm² con ghiera / max. 2,50 mm² senza ghiera / AWG 16 con ghiera / AWG 14 senza ghiera |
| Uscita cavo | 6,0-8,0 mm |
| Intervallo di temperatura da/a | -40 °C / 85 °C |
| Funzionamento meccanico | > 100 cicli di accoppiamento |
| Peso (gr) | 23.00 |
| Numero di tariffa doganale | 85369010 |
| Paese di origine | DE |
Parametri elettrici
piùless| Tensione nominale | 630 V |
| Tensione nominale d'impulso | 6000 V |
| Corrente nominale | 12,0 A |
| Grado di inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo di materiali | II |
| Conformità EMC | non schermato |
Materiale
piùless| Materiale dell'alloggiamento | PA |
| Materiale del corpo del contatto | PA |
| Materiale di contatto | CuZn (ottone) |
| Placcatura del contatto | Au (oro) |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| Numero SCIP | a40305e1-d305-4dff-a80e-48bcb4fd2ef4 |
Autorizzazioni/approvazioni
piùless| Approvals | UL, VDE |
Classificazioni
piùless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Dichiarazioni di conformità
piùless| Direttiva Bassa Tensione | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Avvisi di sicurezza
- Il connettore non deve essere inserito o disinserito sotto carico. L'inosservanza e l'uso improprio possono provocare lesioni personali.
- I connettori sono stati sviluppati per applicazioni nell'impiantistica, nel controllo e nella costruzione di apparecchiature elettriche. L'utente è responsabile di verificare se i connettori possono essere utilizzati anche in altri campi di applicazione.
- Per proteggere dall'apertura involontaria del connettore, la filettatura tra l'alloggiamento e la testa del connettore deve essere fissata con un adesivo cianoacrilato adatto quando viene utilizzato in circuiti con tensioni pericolose al tatto. Questo non vale per i connettori utilizzati in circuiti SELV e PELV secondo IEC 61140 (EN 61140, VDE 0140-1).
- I connettori utilizzati in circuiti con tensioni pericolose al tatto possono essere installati e utilizzati solo da o sotto la supervisione di persone con una formazione in ingegneria elettrica, tenendo conto dei regolamenti e delle norme applicabili.
- L'utente deve prendere le opportune precauzioni di sicurezza per garantire che il connettore non possa essere scollegato accidentalmente.
- I connettori a spina con protezione dell'involucro IP67 e IP68 non sono adatti all'uso sotto l'acqua. Se utilizzati all'esterno, i connettori devono essere protetti separatamente dalla corrosione. Per ulteriori informazioni sulle classi di protezione IP, consultare le informazioni tecniche nell'area download
- Il connettore a spina non è adatto alle tensioni di rete Si prega di osservare il grado di inquinamento e la categoria di sovratensione. Per ulteriori informazioni, consultare le informazioni tecniche nell'area download
- Per bloccare il connettore del cavo con il connettore del dispositivo, l'anello filettato viene serrato come a mano (circa 60 cNm)
- Nel caso di connettori di cavi con un anello filettato di metallo, è imperativo assicurare una connessione con il contatto di protezione PE del connettore dell'apparecchio. Non è permesso collegare cavi tra connettori di apparecchi che non sono collegati al contatto PE. L'utente deve assicurare un collegamento continuo del conduttore di terra di protezione.
