Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40

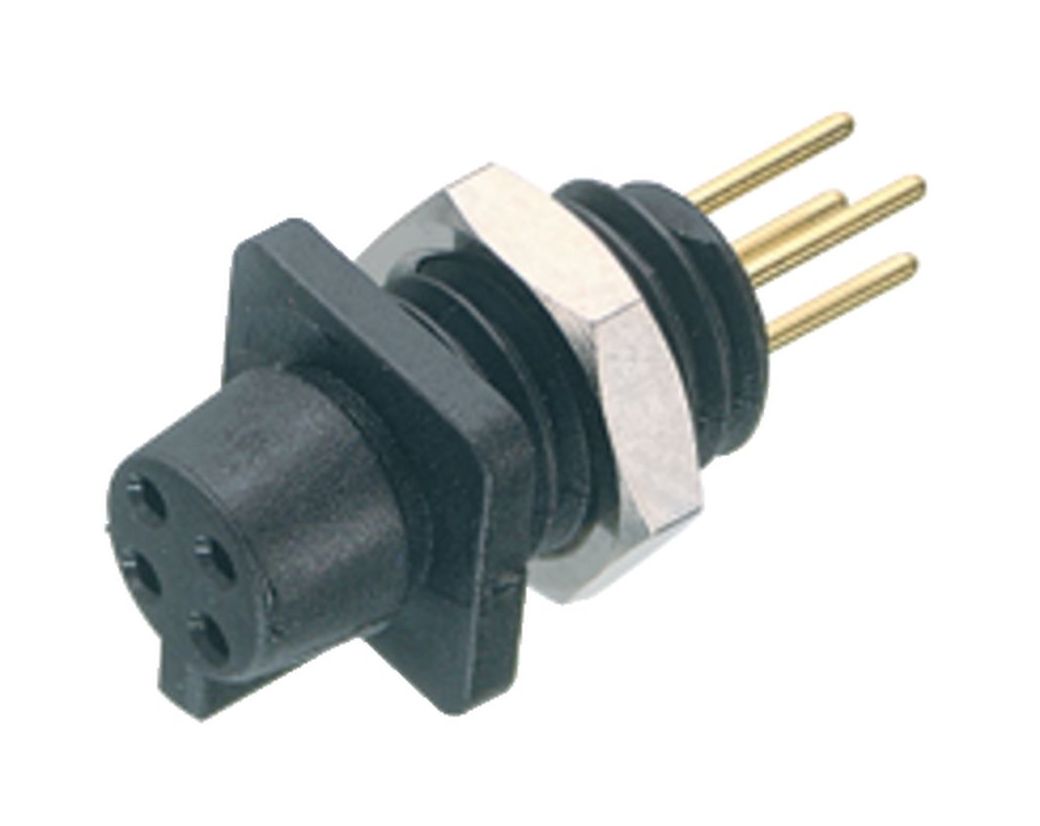

Abbildung 09 9750 20 03 - Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40 — Abbildung

3D Ansicht 09 9750 20 03 - Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40 — 3D Ansicht

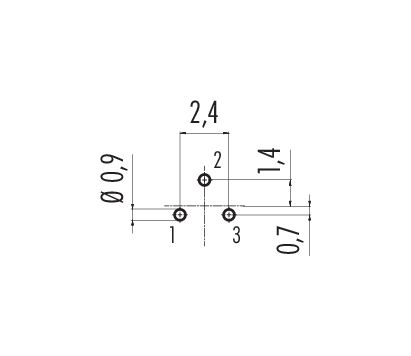

Leiterplattenlayout 09 9750 20 03 - Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40 — Leiterplattenlayout

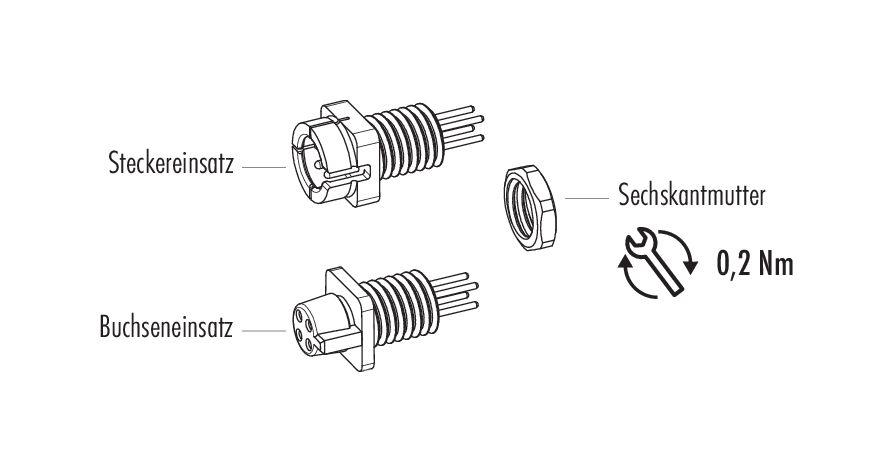

Einzelteildarstellung 09 9750 20 03 - Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40 — Einzelteildarstellung

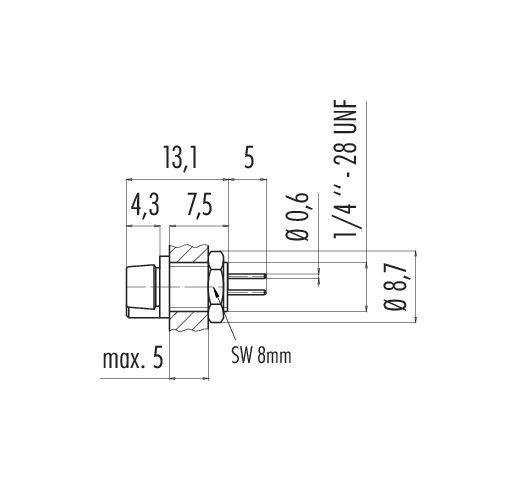

Maßzeichnung 09 9750 20 03 - Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40 — Maßzeichnung

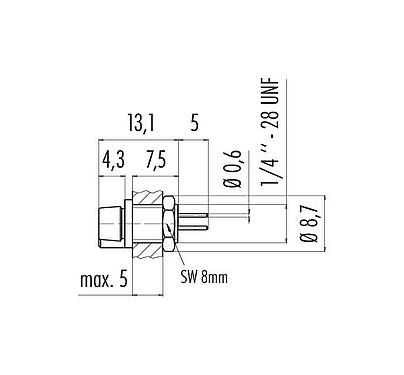

Montageanleitung / Montageausschnitt 09 9750 20 03 - Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40 — Montageanleitung / Montageausschnitt

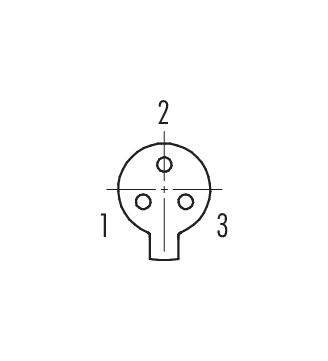

Polbild (Steckseite) 09 9750 20 03 - Snap-In Flanschdose, Polzahl: 3, ungeschirmt, THT, IP40 — Polbild (Steckseite)

Artikelnummer	09 9750 20 03
Steckverbinder-Bauform	Flanschdose
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	snap-in (schnapp)
Anschlussart	THT
Schutzart	IP40
Grenztemperatur von / bis	-25 °C / 70 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	1.18
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	60 V
Bemessungs-Stoßspannung	800 V
Bemessungsstrom	3,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PA
Material Kontaktkörper	PA
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	682312ae-b061-49fb-8903-dc26259f2f3d

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
