Bajonett NCC Steckverbinder für medizinische Anwendungen

Serie als PDF (729 KB)

Das robuste Kunststoffgehäuse sowie die einfache Bajonettverriegelung ermöglichen eine schnelle und sichere Verbindung. Der Anschluss erfolgt über Löt- oder Tauchlötanschluss bei einem Querschnitt von 0,25 mm². Diese Steckverbinder NCC sind für Temperaturen von -25°C bis +85°C geeignet.


NCC Steckverbinder


Die Medical-Grade-Ausführung der Serie 770 ist grauweiß (ähnlich RAL 9002) und DEHP-frei. Diese NCC-Steckverbinder weisen sowohl im gesteckten als auch im ungesteckten Zustand die Schutzart IP67 auf. Mit acht vergoldeten Kontakten und einem Bemessungsstrom von 2A sind diese Bajonett Steckverbinder für Kabeldurchlässe mit einem Durchmesser von 2,5 - 4 mm, 4 - 6mm und 6 - 8 mm geeignet. Zudem weisen sie eine Lebensdauer von über 5.000 Steckzyklen auf.


NCC Steckverbinder sind die optimale Lösung für Anwendungen, bei denen Zuverlässigkeit und Sicherheit entscheidend sind. Die hohe Qualität unserer Bajonett-Steckverbinder garantiert die Eignung der Produkte für den Einsatz in medizinischen Anwendungen. Auf Anfrage sind zudem Schutzkappen für den Kabelstecker sowie gewinkelte Versionen verfügbar.

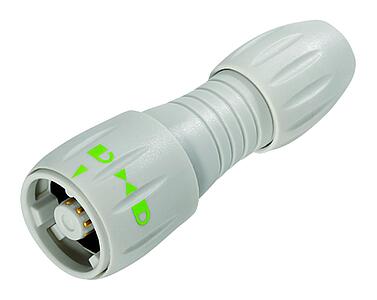

Steckverbinder für medizinische Anwendungen--Kabelstecker_770_1_KS_NCC_MED
99 0771 400 08
Bajonett Kabelstecker, Polzahl: 8, 2,5-4,0 mm, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Steckverbinder für medizinische Anwendungen
Details
Steckverbinder für medizinische Anwendungen--Kabelstecker_770_1_KS_NCC_MED
99 0771 401 08
Bajonett Kabelstecker, Polzahl: 8, 4,0-6,0 mm, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Steckverbinder für medizinische Anwendungen
Details

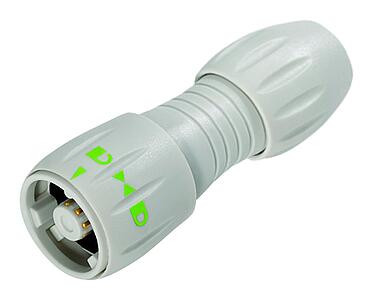

Steckverbinder für medizinische Anwendungen--Kabelstecker_770_1_KS_NCC_MED_gKA
99 0771 402 08
Bajonett Kabelstecker, Polzahl: 8, 6,0-8,0 mm, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Steckverbinder für medizinische Anwendungen
Details

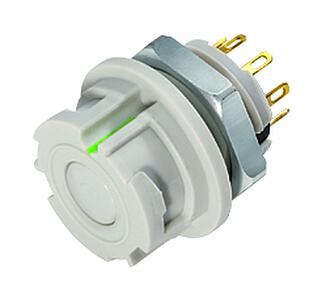

Steckverbinder für medizinische Anwendungen--Flanschdose_770_4_FD_NCC_MED
09 0774 400 08
Bajonett Flanschdose, Polzahl: 8, ungeschirmt, löten, IP67
Bajonett NCC, Serie 770, Steckverbinder für medizinische Anwendungen
Details

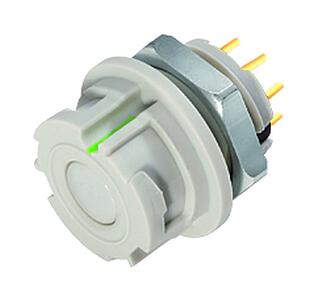

Steckverbinder für medizinische Anwendungen--Flanschdose_770_4_FD_NCC_MED_tl
09 0774 490 08
Bajonett Flanschdose, Polzahl: 8, ungeschirmt, THT, IP67
Bajonett NCC, Serie 770, Steckverbinder für medizinische Anwendungen
Details
Steckverbinder für medizinische Anwendungen--Flanschdose_770_2_FD_vv_l_white
09 0774 580 08
Bajonett Flanschdose, Polzahl: 8, ungeschirmt, löten, IP67 auch ungesteckt, von vorne verschraubbar
Bajonett NCC, Serie 770, Steckverbinder für medizinische Anwendungen
Details
