Steckverbinderart
Über die Steckverbinderart können unsere Produkte für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Steckverbinderart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
Bauart
Ein Steckverbinder besteht aus dem männlichen (Stift) und dem weiblichen Teil (Dose). Je nach Bauform sind der männliche oder weibliche Teil fest installiert oder befinden sich am Ende einer Leitung.
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
Bemessungsspannung
Die Bemessungsspannung ist die elektrische Spannung, die dem Steckverbinder zugeordnet ist.
Bemessungsstrom
Der Bemessungsstrom ist die elektrische Stromstärke, die dem Steckverbinder zugeordnet ist.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Material Gehäuse
Steckverbinder bestehen je nach Anwendungsbereich oder Anforderung aus unterschiedlichen Materialien. Wir bieten Metall und Kunststoffgehäuse für unsere Artikel als Gehäusematerial an.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
Produkte anzeigen
  1. Produkte
  2. Power Steckverbinder
  3. Bajonett IP40 Power

Bajonett Leistungssteckverbinder IP40

Serie als PDF (455 KB)

Diese Bajonettsteckverbinder entsprechen Schutzart IP40 und bieten 3 bis 12 Kontakte mit einem Bemessungsstrom von 5 A und 10 A (je nach Anzahl Kontakte). Kabel- und Flanschsteckverbinder haben einen Lötanschluss und einen Betriebstemperaturbereich von -40 °C bis +85 °C. Flanschstecker/Flanschdose der Serie 690 hat die Abmessungen 31mm x 44mm, es gibt eine schirmbare Ausführung. Mehr als 500 Steckzyklen sind möglich.

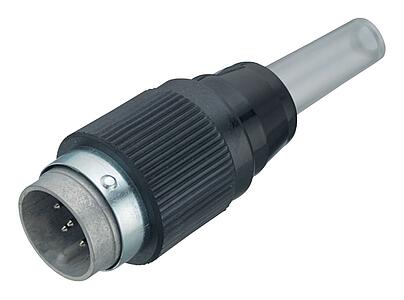

Power Steckverbinder--Kabelstecker_690_1_00
09 0055 00 03
Bajonett Kabelstecker, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Kabelstecker_690_1_00
09 0059 00 05
Bajonett Kabelstecker, Polzahl: 5, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Kabelstecker_690_1_00
09 0063 00 07
Bajonett Kabelstecker, Polzahl: 7, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Kabelstecker_690_1_00
09 0467 00 12
Bajonett Kabelstecker, Polzahl: 12, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details

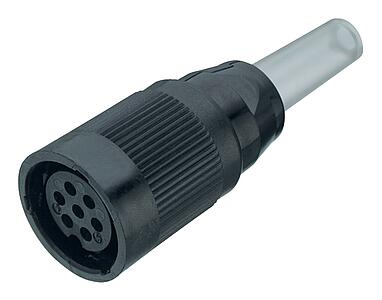

Power Steckverbinder--Kabeldose_690_2_00
09 0056 00 03
Bajonett Kabeldose, Polzahl: 3, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Kabeldose_690_2_00
09 0060 00 05
Bajonett Kabeldose, Polzahl: 5, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Kabeldose_690_2_00
09 0064 00 07
Bajonett Kabeldose, Polzahl: 7, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Kabeldose_690_2_00
09 0468 00 12
Bajonett Kabeldose, Polzahl: 12, 5,0-8,0 mm, schirmbar, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details

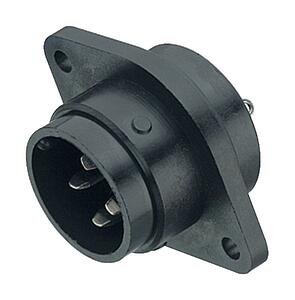

Power Steckverbinder--Flanschstecker_690_3_00
09 0057 00 03
Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Flanschstecker_690_3_00
09 0061 00 05
Bajonett Flanschstecker, Polzahl: 5, ungeschirmt, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Flanschstecker_690_3_00
09 0065 00 07
Bajonett Flanschstecker, Polzahl: 7, ungeschirmt, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
Power Steckverbinder--Flanschstecker_690_3_00
09 0469 00 12
Bajonett Flanschstecker, Polzahl: 12, ungeschirmt, löten, IP40
Bajonett, Serie 690, Power Steckverbinder
Details
