Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40

Abbildung 09 0057 00 03 - Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40 — Abbildung

3D Ansicht 09 0057 00 03 - Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40 — 3D Ansicht

Einzelteildarstellung 09 0057 00 03 - Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40 — Einzelteildarstellung

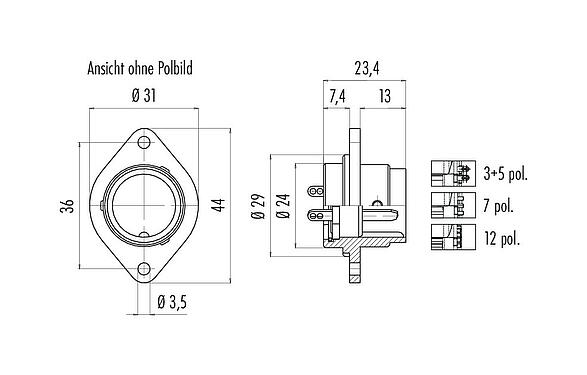

Maßzeichnung 09 0057 00 03 - Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40 — Maßzeichnung

Montageanleitung / Montageausschnitt 09 0057 00 03 - Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40 — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 09 0057 00 03 - Bajonett Flanschstecker, Polzahl: 3, ungeschirmt, löten, IP40 — Polbild (Steckseite)

Artikelnummer	09 0057 00 03
Steckverbinder-Bauform	Flanschstecker
Ausführung	Steckverbinder Stift gerade
Steckverbinder Verriegelung	Bajonett
Anschlussart	löten
Schutzart	IP40
Anschlussquerschnitt	2,50 mm² / AWG 14
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 50 Steckzyklen
Gewicht (gr)	14.48
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	250 V
Bemessungs-Stoßspannung	2500 V
Bemessungsstrom	10,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PBT
Material Kontaktkörper	PBT (UL94 V-0)
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Ag (Silber)
REACH SVHC	None (No pollutants)
SCIP Nummer	SCIP-number not available

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,25 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
