Artikelnummer: 70 3733 706 04

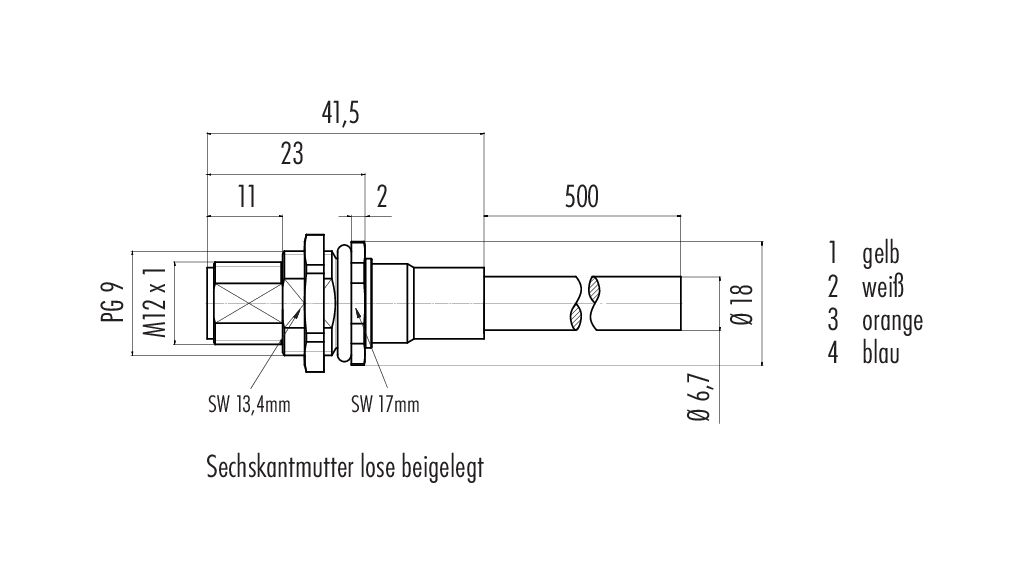

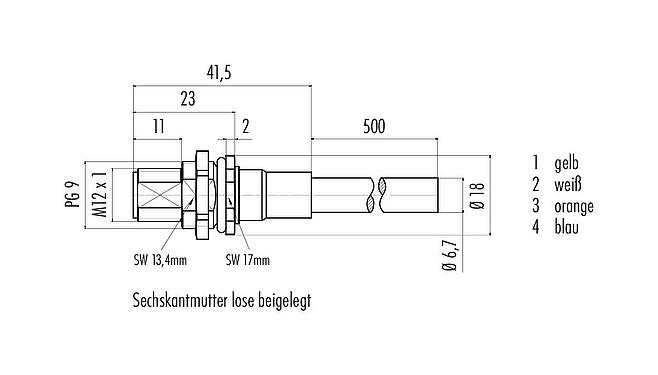

M12 Flanschstecker, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, UL, PG 9, Profinet, PUR, grün, 2 x 2 x AWG 22, von vorne verschraubbar, 0,5 m
M12-D, Serie 876, Automatisierungstechnik - Datenübertragung
3D Ansicht(Klicken zum Aktivieren)

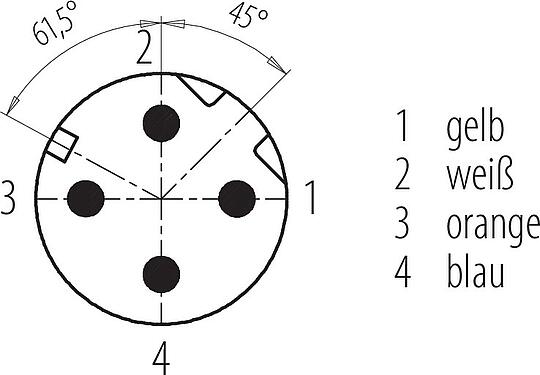

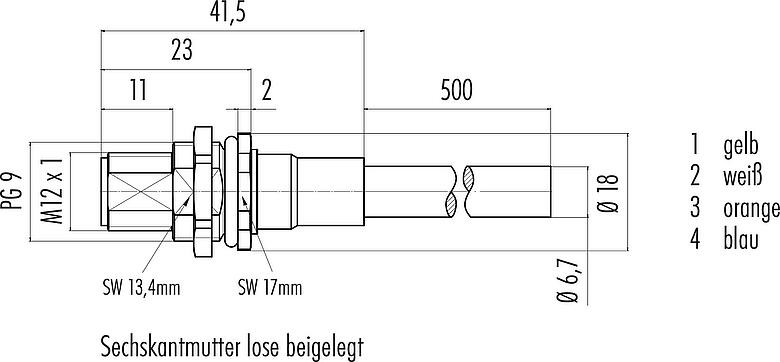

Allgemeine Kennwerte
mehrweniger| Artikelnummer | 70 3733 706 04 |
| Steckverbinder-Bauform | Flanschstecker |
| Bauartnorm | DIN EN 61076-2-101 |
| Kabellänge | 0,5 m (Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Steckverbinder Stift gerade |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | mit Kabel konfektioniert |
| Schutzart | IP67 |
| Anschlussquerschnitt | AWG 22 |
| Grenztemperatur von / bis | -25 °C / 60 °C |
| Mechanische Lebensdauer | > 500 Steckzyklen |
| Gewicht (gr) | 46.50 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 250 V |
| Bemessungs-Stoßspannung | 2500 V |
| Bemessungsstrom | 4,0 A |
| Isolationswiderstand | > 1010 Ω |
| Verschmutzungsgrad | 3 |
| Übertragungseigenschaft | CAT 5 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | geschirmt |
| Schirmanbindung | Schirm auf Gehäuse |
Werkstoffe
mehrweniger| Material Gehäuse | CuZn (Messing vernickelt) |
| Material Kontaktkörper | PA |
| Material Kontakt | CuZn (Messing) |
| Kontaktoberfläche | Au (Gold) |
| Material Verriegelung | Zinkdruckguss vernickelt |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | 9943a82d-97ca-4c69-b568-363919a7f2c9 |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeltyp | Profinet |
| Kabeldurchmesser | 6,7 mm |
| Querschnitt | 2 x 2 x AWG 22 |
| Mantelmaterial | PUR |
| Isolation Litze | Polyolefine |
| Litzenaufbau | AWG 22/7 |
| Kabelfarbe | grün |
| Elektrische Eigenschaften | |
| Leiterwiderstand | 55 Ω/Km (20°C) |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 15 x Ø |
| Biegezyklen | > 10 x Ø (2 Mio.) |
| Zulässige Beschleunigung | 2 m/s² |
| Verfahrweg horizontal | bei 5 m/s² -> 5 m |
| Verfahrweg vertikal | bei 5 m/s² -> 5 m |
| Verfahrgeschwindigkeit | ≤ 200 m/min (5 m horizontale Strecke) |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -20 °C / 60 °C |
| Temperaturbereich Kabel fest von / bis | -40 °C / 80 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | ja |

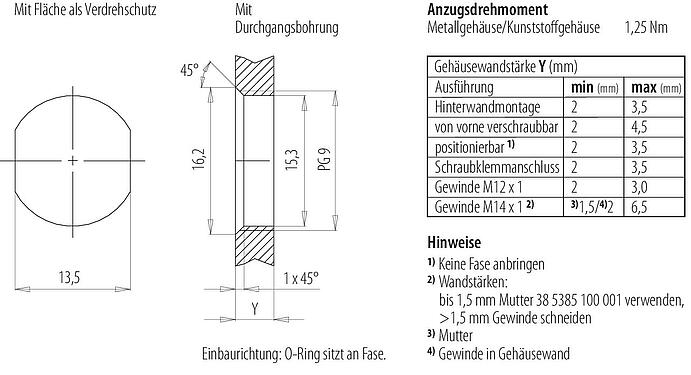

Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
