M16 Flanschdose, Polzahl: 7 (07-a), ungeschirmt, THT, IP67, von vorne verschraubbar

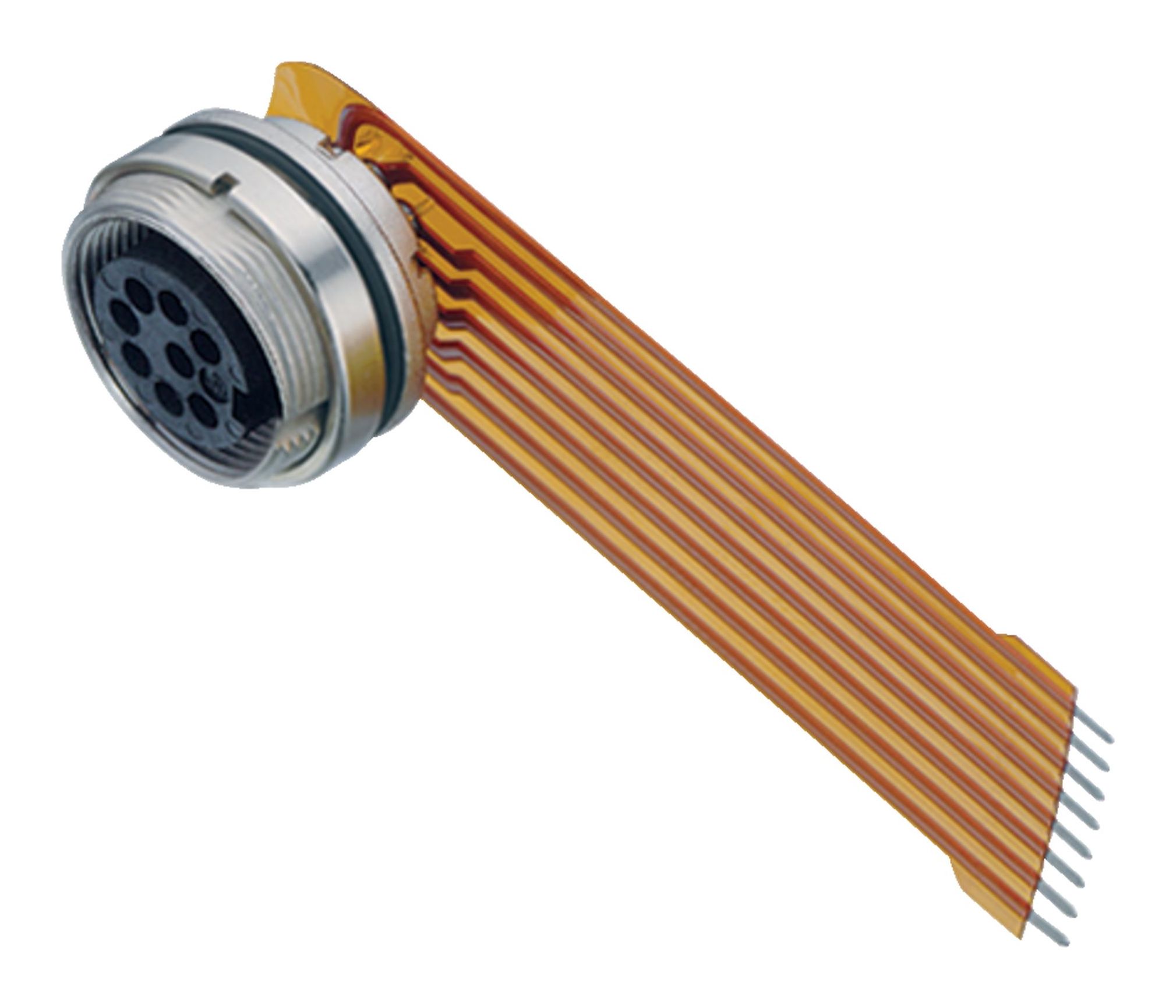

Abbildung 09 0128 65 07 - M16 Flanschdose, Polzahl: 7 (07-a), ungeschirmt, THT, IP67, von vorne verschraubbar — Abbildung

3D Ansicht 09 0128 65 07 - M16 Flanschdose, Polzahl: 7 (07-a), ungeschirmt, THT, IP67, von vorne verschraubbar — 3D Ansicht

Anschluss & Maße
09 0128 65 07 - M16 Flanschdose, Polzahl: 7 (07-a), ungeschirmt, THT, IP67, von vorne verschraubbar — Anschluss & Maße

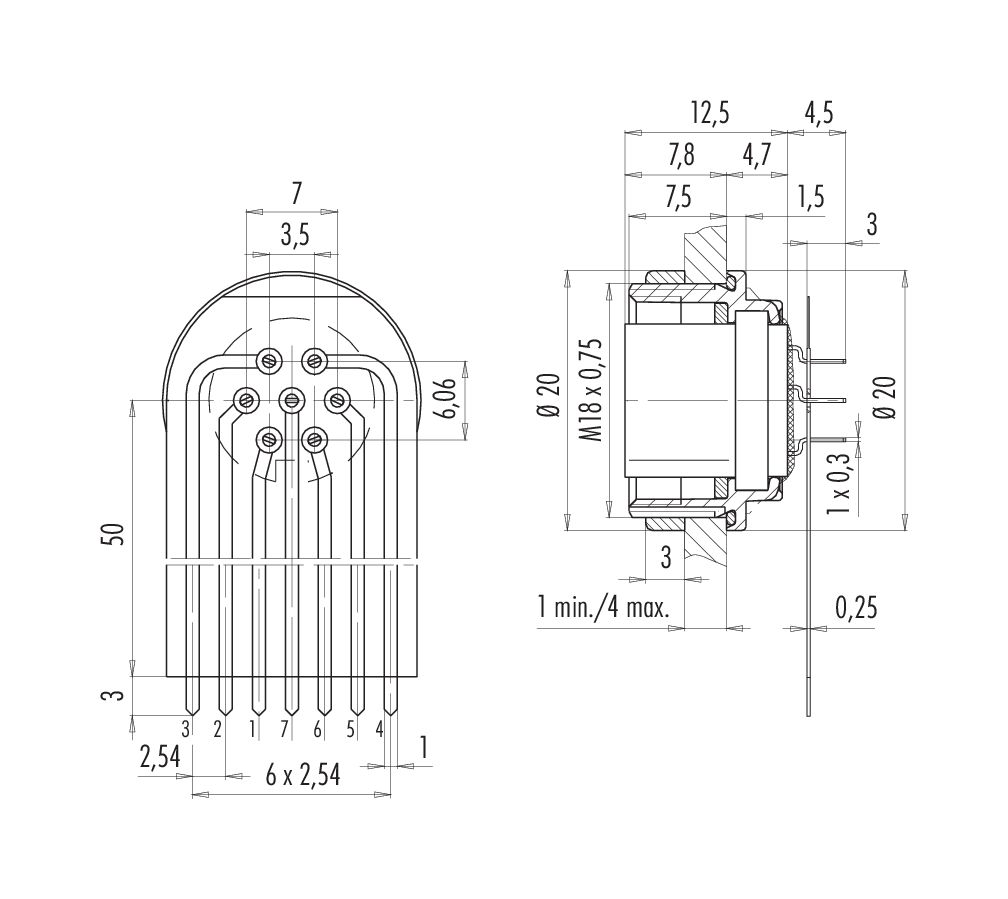

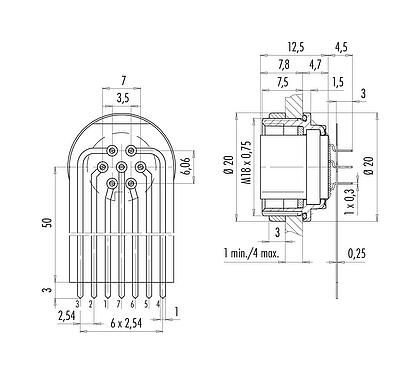

Maßzeichnung 09 0128 65 07 - M16 Flanschdose, Polzahl: 7 (07-a), ungeschirmt, THT, IP67, von vorne verschraubbar — Maßzeichnung

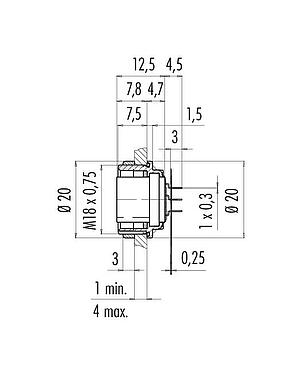

Montageanleitung / Montageausschnitt 09 0128 65 07 - M16 Flanschdose, Polzahl: 7 (07-a), ungeschirmt, THT, IP67, von vorne verschraubbar — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 09 0128 65 07 - M16 Flanschdose, Polzahl: 7 (07-a), ungeschirmt, THT, IP67, von vorne verschraubbar — Polbild (Steckseite)

Artikelnummer	09 0128 65 07
Steckverbinder-Bauform	Flanschdose
Bauartnorm	DIN EN 61076-2-106
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	THT
Schutzart	IP67
Grenztemperatur von / bis	-40 °C / 95 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	10.40
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	125 V
Bemessungs-Stoßspannung	800 V
Bemessungsstrom	5,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	I
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	Zinkdruckguss vernickelt
Material Kontaktkörper	PBT (UL94 V-0)
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Ag (Silber)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	9b208f98-fcd8-4d8b-93c8-7ed5f253e3d9

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
