99 0717 00 13 | binder RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65

Menü

Menü

Produkte
Power Steckverbinder
RD30 Power
RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65

Abbildung 99 0717 00 13 - RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65 — Abbildung

3D Ansicht 99 0717 00 13 - RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65 — 3D Ansicht

Deratingkurve 99 0717 00 13 - RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65 — Deratingkurve

Maßzeichnung 99 0717 00 13 - RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65 — Maßzeichnung

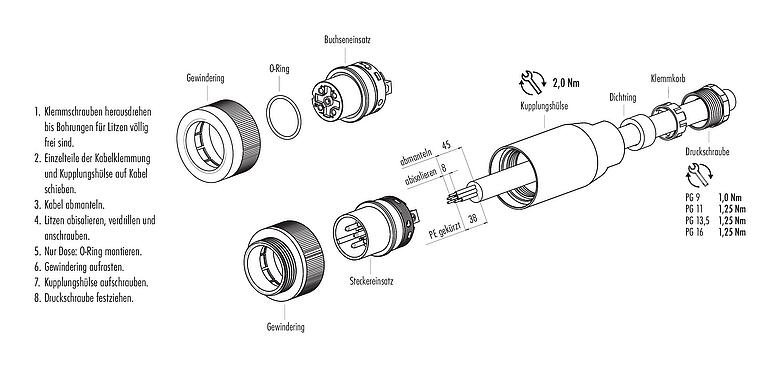

Montageanleitung 99 0717 00 13 - RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65 — Montageanleitung

Polbild (Steckseite) 99 0717 00 13 - RD30 Kabelstecker, Polzahl: 12+PE, 10,0-12,0 mm, ungeschirmt, löten, IP65 — Polbild (Steckseite)

Artikelnummer	99 0717 00 13
Steckverbinder-Bauform	Kabelstecker
Ausführung	Steckverbinder Stift gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	löten
Schutzart	IP65
Anschlussquerschnitt	max. 1,00 mm² / AWG 17
Kabeldurchlass	10,0-12,0 mm
Grenztemperatur von / bis	-40 °C / 100 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	64.42
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	250 V
Bemessungs-Stoßspannung	4000 V
Bemessungsstrom	6,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PA
Material Kontaktkörper	PA (UL94 HB)
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Ag (Silber)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	9296811f-953b-4e43-ab43-081cd0a079a6

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
