09 0447 00 12 | binder M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40

Menü

Menü

Produkte
Power Steckverbinder
M25 Power
M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40

Abbildung 09 0447 00 12 - M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40 — Abbildung

3D Ansicht 09 0447 00 12 - M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40 — 3D Ansicht

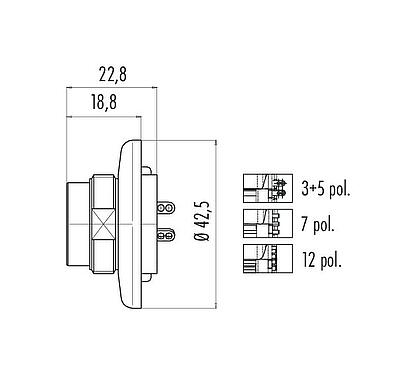

Maßzeichnung 09 0447 00 12 - M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40 — Maßzeichnung

Montageanleitung / Montageausschnitt 09 0447 00 12 - M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40 — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 09 0447 00 12 - M25 Flanschstecker, Polzahl: 12, schirmbar, löten, IP40 — Polbild (Steckseite)

Artikelnummer	09 0447 00 12
Steckverbinder-Bauform	Flanschstecker
Ausführung	Steckverbinder Stift gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	löten
Schutzart	IP40
Anschlussquerschnitt	0,75 mm² / AWG 18
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	47.14
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	125 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	5,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	schirmbar
Schirmanbindung	Schirm auf Gehäuse

Material Gehäuse	GD-AL eloxiert
Material Kontaktkörper	PET (UL94 V-0)
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	CuSnZn (Optalloy)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	c15c5316-b16b-482a-bf3b-81bbdc764ca8

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,25 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).

Downloads

Datenblatt 09 0447 00 12

CAD-Daten

Gewünsches Format auswählen
