Artikelnummer: 09 0036 00 03

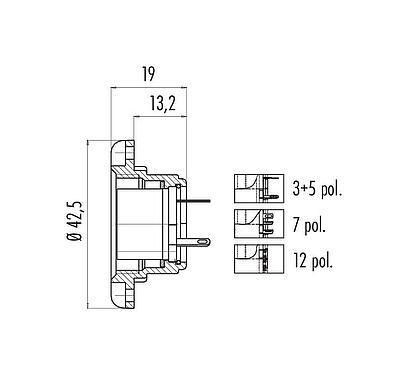

M25 Flanschdose, Polzahl: 3, schirmbar, löten, IP40

M25, Serie 691, Power Steckverbinder
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 0036 00 03
Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart löten
Schutzart IP40
Anschlussquerschnitt 1,50 mm² / AWG 16
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 500 Steckzyklen
Gewicht (gr) 36.72
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 250 V
Bemessungs-Stoßspannung 2500 V
Bemessungsstrom 10,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 1
Überspannungskategorie II
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirm auf Gehäuse
Material Gehäuse GD-AL eloxiert
Material Kontaktkörper PBT (UL94 V-0)
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Ag (Silber)
REACH SVHC None (No pollutants)
SCIP Nummer SCIP-number not available
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird empfohlen den Gewindering mit 1,25 Nm anzuziehen. Ein passender Drehmomentschlüssel ist als Zubehör erhältlich (Bestell.-Nr. 07 0082 000).
