M5 Flanschdose, Polzahl: 3, ungeschirmt, Litzen, IP67

Abbildung 09 3106 00 03 - M5 Flanschdose, Polzahl: 3, ungeschirmt, Litzen, IP67 — Abbildung

3D Ansicht 09 3106 00 03 - M5 Flanschdose, Polzahl: 3, ungeschirmt, Litzen, IP67 — 3D Ansicht

Maßzeichnung 09 3106 00 03 - M5 Flanschdose, Polzahl: 3, ungeschirmt, Litzen, IP67 — Maßzeichnung

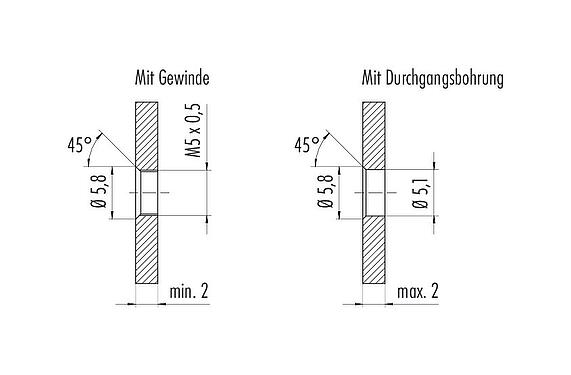

Montageanleitung / Montageausschnitt 09 3106 00 03 - M5 Flanschdose, Polzahl: 3, ungeschirmt, Litzen, IP67 — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 09 3106 00 03 - M5 Flanschdose, Polzahl: 3, ungeschirmt, Litzen, IP67 — Polbild (Steckseite)

Artikelnummer	09 3106 00 03
Steckverbinder-Bauform	Flanschdose
Bauartnorm	DIN EN 61076-2-105
Litzenlänge	0,2 m (Standard 0,2 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	Litzen
Schutzart	IP67
Anschlussquerschnitt	0,14 mm² / AWG 26
Grenztemperatur von / bis	-25 °C / 80 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	3.35
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	60 V
Bemessungs-Stoßspannung	800 V
Bemessungsstrom	1,0 A
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	I
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PA
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	c705038f-766b-4530-adfc-365d03362af5

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
