09 2472 00 05 | binder 7/8" Schaltschrankdurchführung, Polzahl: 5, ungeschirmt, steckbar, IP67, VDE

Menü

Menü

Produkte
Automatisierungstechnik - Spannungs- und Leistungsversorgung
7/8"
7/8" Schaltschrankdurchführung, Polzahl: 5, ungeschirmt, steckbar, IP67, VDE

Abbildung 09 2472 00 05 - 7/8 — Abbildung

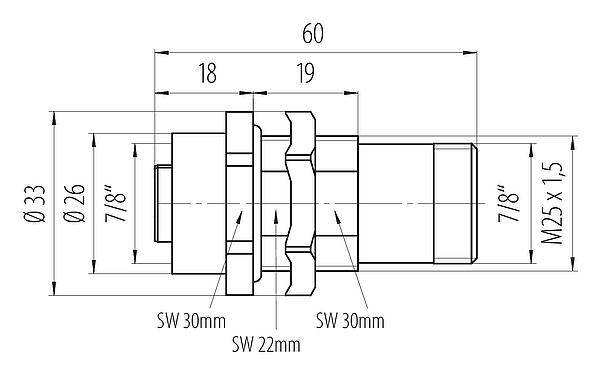

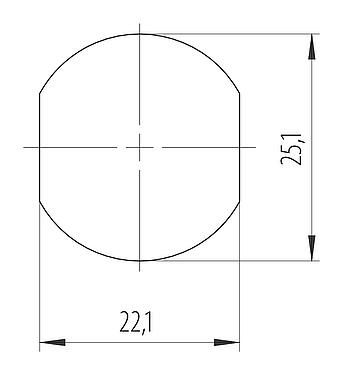

Maßzeichnung 09 2472 00 05 - 7/8 — Maßzeichnung

Polbild (Steckseite) 09 2472 00 05 - 7/8 — Polbild (Steckseite)

Artikelnummer	09 2472 00 05
Steckverbinder-Bauform	Schaltschrankdurchführung
Ausführung	Adapter
Steckverbinder Verriegelung	schrauben
Anschlussart	steckbar
Schutzart	IP67
Grenztemperatur von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	122.37
Zolltarifnummer	85369010
Ursprungsland	CZ

Bemessungsspannung	300 V
Bemessungs-Stoßspannung	4000 V
Bemessungsstrom	6,0 A
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	I
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PUR
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	f6c29127-c1a9-4f8e-96d7-3e1be735e103

Zulassungen	VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
