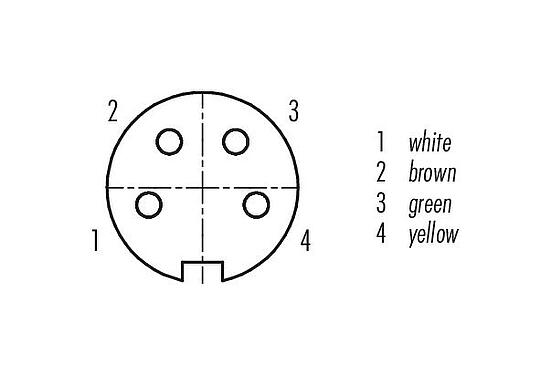

  4. M16 플랜지 리셉터클, 콘택트 렌즈: 4 (04-a), 차폐되지 않음, 단일 전선, IP40
주문 번호: 09 0312 702 04

M16 플랜지 리셉터클, 콘택트 렌즈: 4 (04-a), 차폐되지 않음, 단일 전선, IP40

M16 IP40, 680 시리즈, 소형 커넥터
제품 비교
다운로드
일반적인 특징
더보기미만
주문 번호 09 0312 702 04
커넥터 디자인 플랜지 리셉터클
유형 표준 DIN EN 61076-2-106
버전 일자 암 커넥터
커넥터 잠금 시스템 나사
종료 단일 전선
보호 수준 IP40
단면적 AWG 22
온도 범위에서 /까지 --30 °C / 85°C
기계적 작동 > 500 체결횟수
무게 (gr) 13.84
관세 번호 85369010
원산지 DE
정격 전압 250V
정격 임펄스 전압 1500V
정격 전류 (40 ° C) 5,0A
절연 저항 ≥ 1010 Ω
오염도 1
과전압 범주 I
재료 그룹 II
EMC 준수 차폐되지 않음
접촉 체 재질 PBT (UL94 V-0)
접점 재질 CuSn (청동)
접촉 도금 Ag (실버)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP 번호 b842bfaf-dace-4d21-b6d2-67c5fc281276
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
보안 고지
  1. 커넥터는 부하 상태에서 삽입하거나 분리해서는 안됩니다. 규정을 준수하지 않고 부적절하게 사용하면 부상을 입을 수 있습니다.
  2. 커넥터는 플랜트, 제어 및 전기 장치 구성의 응용 분야를 위해 개발되었습니다. 커넥터를 다른 응용 분야에서도 사용할 수 있는지 확인하는 것은 사용자의 책임입니다.
  3. 위험한 접촉 전압이 있는 회로에 사용되는 커넥터는 해당 규정 및 표준을 고려하여, 전기공학 지식을 가진 담당자, 또는 그의 감독 하에 설치 및 사용하여야 합니다.
  4. 사용자는 커넥터가 실수로 분리되지 않도록 적절한 안전 예방 조치를 취해야합니다.
  5. 플러그 커넥터는 주 전압에 적합하지 않습니다. 오염도와 과전압 범주에 유의하십시오. 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
  6. 장치 커넥터와 케이블 커넥터를 체결하려면 나사산 링을 약 60cNm의 토크로 조입니다.
