자동화 기술-데이터 전송 및 전원 공급
상품 필터
연결 타입
커넥터 유형은 장치 하우징에 설치하는 제품과 케이블 부품을 구분하는 데 사용할 수 있습니다. 커넥터 유형은 인클로저에 장착되는 커넥터와 케이블에 장착되는 커넥터의 차이점을 설명합니다.
디자인
커넥터는 수 부분(핀)과 암 부분(소켓)으로 구성됩니다. 설계에 따라 수 또는 암 부분이 영구적으로 설치되거나 케이블 끝에 위치합니다.
극 번호
이것은 커넥터에 있는 접점 수를 나타냅니다.
버전
버전을 선택하면 케이블 콘센트 유형이나 크기와 같은 특정 기술 사양을 정의할 수 있습니다.
잠금
잠금 시스템은 핀과 소켓 요소가 결합되는 방식을 설명합니다.
정격 전압
정격 전압은 커넥터에 할당된 전기 전압입니다.
정격 전류 (40 ° C)
정격 전류는 커넥터에 할당된 전류입니다.
보호 수준
IEC60529에 따른 보호 등급은 다양한 물품에 적용되며 물과 먼지 등의 고체 침입에 대한 보호 정보를 제공합니다.
EMV
전자파 적합성(EMC)은 커넥터가 차폐 또는 차폐 가능함을 의미합니다. 이는 커넥터를 통해 전달되는 신호나 데이터를 보호하고 외부 장치를 전자기 영향으로 인한 방해로부터 보호해야 할 때 필요합니다.
하우징 재질
적용 분야 또는 요구 사항에 따라 커넥터는 다양한 재질로 만들어집니다. 하우징 재질로는 금속 및 플라스틱 하우징을 제공합니다.
코딩
커넥터 요소인 핀과 소켓은 잠그기 전에 서로 형태에 맞게 정렬(코딩)해야 합니다. 이렇게 하면 오결합을 방지할 수 있습니다.
종료
터미네이션 유형에 따라 케이블, 단선 또는 PCB를 커넥터와 결합할 수 있는 방법이 결정됩니다.
승인
당사의 제품에는 여기에서 미리 선택할 수 있는 다양한 승인이 있습니다. 여기에서 미리 선택할 수 있습니다.
케이블 타입
케이블 유형을 선택하면 해당 애플리케이션에 맞는 케이블을 미리 선택할 수 있습니다.
재료 하우징
케이블 재킷의 재질. PUR, TPE, TMPU 또는 TPE-U 케이블은 각각 다른 기술적 특성을 가지고 있습니다.
케이블 색상
케이블 재킷의 색상.
케이블 길이
몰드 케이블 또는 사전 조립 케이블이 포함된 품목은 케이블 길이가 다릅니다. 커넥터 끝에서 케이블 길이를 나타냅니다. 원하는 케이블 길이가 포함되어 있지 않은 경우 영업 부서에 문의하시기 바랍니다.
잠금 재료
커넥터의 기술 요구 사항 또는 성능 데이터에 따라 잠금 메커니즘은 플라스틱 또는 금속으로 만들어집니다.
상품 표시
  1. 제품
  2. 자동화 기술-데이터 전송 및 전원 공급
  3. M12-D

M12-D 코드 커넥터-자동화 기술

PDF로 시리즈 (4 MB)
PDF로 액세서리 (564 KB)

PROFINET 및 이더넷과 같은 고성능 애플리케이션을위한 825/876 시리즈의 D- 코딩이있는 M12 커넥터에는 나사 / 절단 터미널 연결이 있고 CAT5에 도달합니다. 케이블 커넥터는 성형 케이블에서도 사용할 수 있으며 플랜지 커넥터에는 솔더 및 딥 솔더 연결이 있습니다. 커넥터는 차폐가 우수하고 IP67 보호를 달성합니다. Shielded M12-D ~ RJ45 어댑터는 직선 및 각도로 사용할 수 있습니다.

Automation Technology - Data Transmission--Female cable connector_713_2_Iris_SK
99 3728 810 04
M12 케이블 소켓, 콘택트 렌즈: 4, 5.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male cable connector_825_1_KS_crimp
99 3721 810 04
M12 케이블 커넥터, 콘택트 렌즈: 4, 5.0-8.0mm, 차폐 가능, 크림프(크림프 접점은 별도로 주문해야 함), IP67
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male angled connector_825_1_WS_crimp
99 3721 820 04
M12 각진 플러그, 콘택트 렌즈: 4, 5.0-8.0mm, 차폐 가능, 크림프(크림프 접점은 별도로 주문해야 함), IP67
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Female angled connector_713_2_WD_Iris_SK
99 3728 820 04
M12 각진 소켓, 콘택트 렌즈: 4, 5.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male cable connector_713_1_GS5_SK_2015
99 3729 810 04
M12 케이블 커넥터, 콘택트 렌즈: 4, 6.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male cable connector_713_1_Iris_SK
99 3727 810 04
M12 케이블 커넥터, 콘택트 렌즈: 4, 5.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male cable connector_713_1_KS_V2A
99 3729 995 04
M12 케이블 커넥터, 콘택트 렌즈: 4, 5.5-8.6mm, 차폐 가능, 나사 클램프, IP69, UL, 스테인리스 스틸
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male angled connector_713_1_WSS12_SK
99 3729 820 04
M12 각진 플러그, 콘택트 렌즈: 4, 6.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male angled connector_713_1_WS_Iris_SK
99 3727 820 04
M12 각진 플러그, 콘택트 렌즈: 4, 5.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보

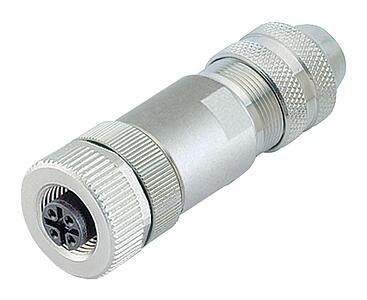

Automation Technology - Data Transmission--Female cable connector_713_2_GS4_SK_2015
99 3730 810 04
M12 케이블 소켓, 콘택트 렌즈: 4, 6.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Female angled connector_713_2_WS4_SK
99 3730 820 04
M12 각진 소켓, 콘택트 렌즈: 4, 6.0-8.0mm, 차폐 가능, 나사 클램프, IP67, UL
M12-D, 825 시리즈, 자동화 기술-데이터 전송
상세정보
Automation Technology - Data Transmission--Male cable connector_825_1_ProfiNET
77 4529 0000 50704-0200
M12 케이블 커넥터, 콘택트 렌즈: 4, 쉴드, 케이블에 몰딩, IP67, UL, Profinet/Ethernet CAT5e, PUR, 녹색, 4xAWG 22, 2m
M12-D, 876 시리즈, 자동화 기술-데이터 전송
상세정보
