주문 번호: 77 4330 0000 60702-0500

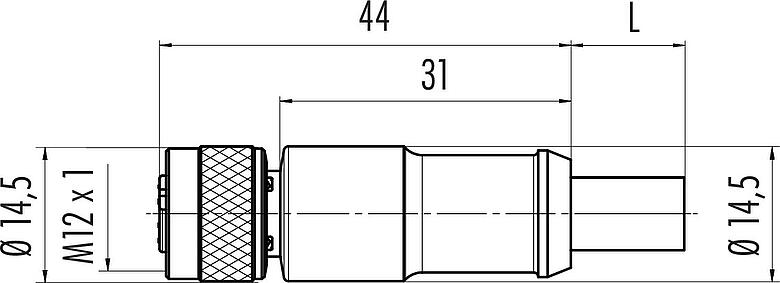

M12 케이블 소켓, 콘택트 렌즈: 2, 쉴드, 케이블에 몰딩, IP67, UL, Profibus, PUR, 보라색, 2x0.25mm², 5m
M12-B, 766 시리즈, 자동화 기술-데이터 전송
일반적인 특징
더보기미만| 주문 번호 | 77 4330 0000 60702-0500 |
| 커넥터 디자인 | 케이블 소켓 |
| 유형 표준 | DIN EN 61076-2-101 |
| 케이블 길이 | 5m (표준 2m 및 5m. 요청 시 다른 길이도 제공 가능). |
| 버전 | 일자 암 커넥터 |
| 커넥터 잠금 시스템 | 나사 |
| 종료 | 케이블에 몰딩 |
| 보호 수준 | IP67 |
| 단면적 | 0.25mm² / AWG 24 |
| 온도 범위에서 /까지 | -25 °C / 80°C |
| 기계적 작동 | > 100 체결횟수 |
| 무게 (gr) | 130.00 |
| 관세 번호 | 85444290 |
| 원산지 | DE |
전기적 매개 변수
더보기미만| 정격 전압 | 60V |
| 정격 임펄스 전압 | 1500V |
| 정격 전류 (40 ° C) | 4.0A |
| 절연 저항 | > 108 Ω |
| 오염도 | 3 |
| 과전압 범주 | II |
| 재료 그룹 | II |
| EMC 준수 | 쉴드 |
| 실드 연결 | 나사산 링에 실드 |
재료
더보기미만| 하우징 재질 | PUR |
| 접촉 체 재질 | PUR |
| 접점 재질 | CuSn (청동) |
| 접촉 도금 | Au (골드) |
| 잠금 재료 | 니켈 도금 아연 다이 캐스트 |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP 번호 | 93f4d0cc-b7b3-4780-9373-6d9f1122e770 |
승인 / 승인
더보기미만| 승인 | UL |
분류
더보기미만| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
적합성 선언
더보기미만| 저전압 지침 | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| RoHS 지침 | 2011/65/EU (EN 50581:2012) |
케이블 데이터
더보기미만| 케이블의 구조 | |
| 케이블 타입 | Profibus |
| 케이블 직경 | 7.8 mm |
| 교차 구역 | 2x0.25mm² |
| 재료 하우징 | PUR |
| 절연 단일 리드 | PE 폼 |
| 단일 리드 구조 | 19x0.127mm |
| 케이블 색상 | 보라색 |
| 전기적 특성 | |
| 지휘자 저항 | 82 Ω/Km (20°C) |
| 기계적 성질 | |
| 굽힘 반경 케이블 고정 | 7.5xØ |
| 굴곡 반경 케이블 가동 | ≥ 10xØ |
| 굽힘주기 | 5백만 |
| 허용 가속 | 10m/s² |
| 수평 이동 거리 | ≤ 5m |
| 여행 속도 | 330m/분 |
| 열적 특성 | |
| 이동하는 온도 범위 케이블 | -20 °C / 60°C |
| 고정 된 온도 범위 케이블 | -40 °C / 70°C |
| 다른 기능들 | |
| 할로겐 프리 | 예 |
보안 고지
- 커넥터는 부하 상태에서 삽입하거나 분리해서는 안됩니다. 규정을 준수하지 않고 부적절하게 사용하면 부상을 입을 수 있습니다.
- 커넥터는 플랜트, 제어 및 전기 장치 구성의 응용 분야를 위해 개발되었습니다. 커넥터를 다른 응용 분야에서도 사용할 수 있는지 확인하는 것은 사용자의 책임입니다.
- 커넥터가 의도하지 않게 열리는 것을 방지하려면, 접촉하기 위험한 전압이 있는 회로에서 사용할 때 하우징과 커넥터 헤드 사이의 나사산을 적절한 시아노아크릴레이트 접착제로 고정하여야 합니다. 이는 IEC 61140 (EN 61140, VDE 0140-1)에 따라 SELV 및
- 위험한 접촉 전압이 있는 회로에 사용되는 커넥터는 해당 규정 및 표준을 고려하여, 전기공학 지식을 가진 담당자, 또는 그의 감독 하에 설치 및 사용하여야 합니다.
- 사용자는 커넥터가 실수로 분리되지 않도록 적절한 안전 예방 조치를 취해야합니다.
- 보호 등급 IP67 및 IP68의 커넥터는 수중 사용에 적합하지 않습니다. 실외에서 사용할 경우 커넥터를 부식으로부터 별도로 보호하여야 합니다. IP 보호 등급에 대한 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
- 플러그 커넥터는 주 전압에 적합하지 않습니다. 오염도와 과전압 범주에 유의하십시오. 자세한 내용은 "기술 정보"다운로드 센터를 참조하십시오.
- 장치 커넥터와 케이블 커넥터를 체결하려면 나사산 링을 약 60cNm의 토크로 조입니다.
