Нет заказа: 09 4204 00 07

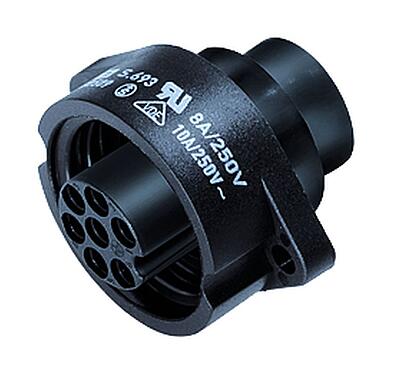

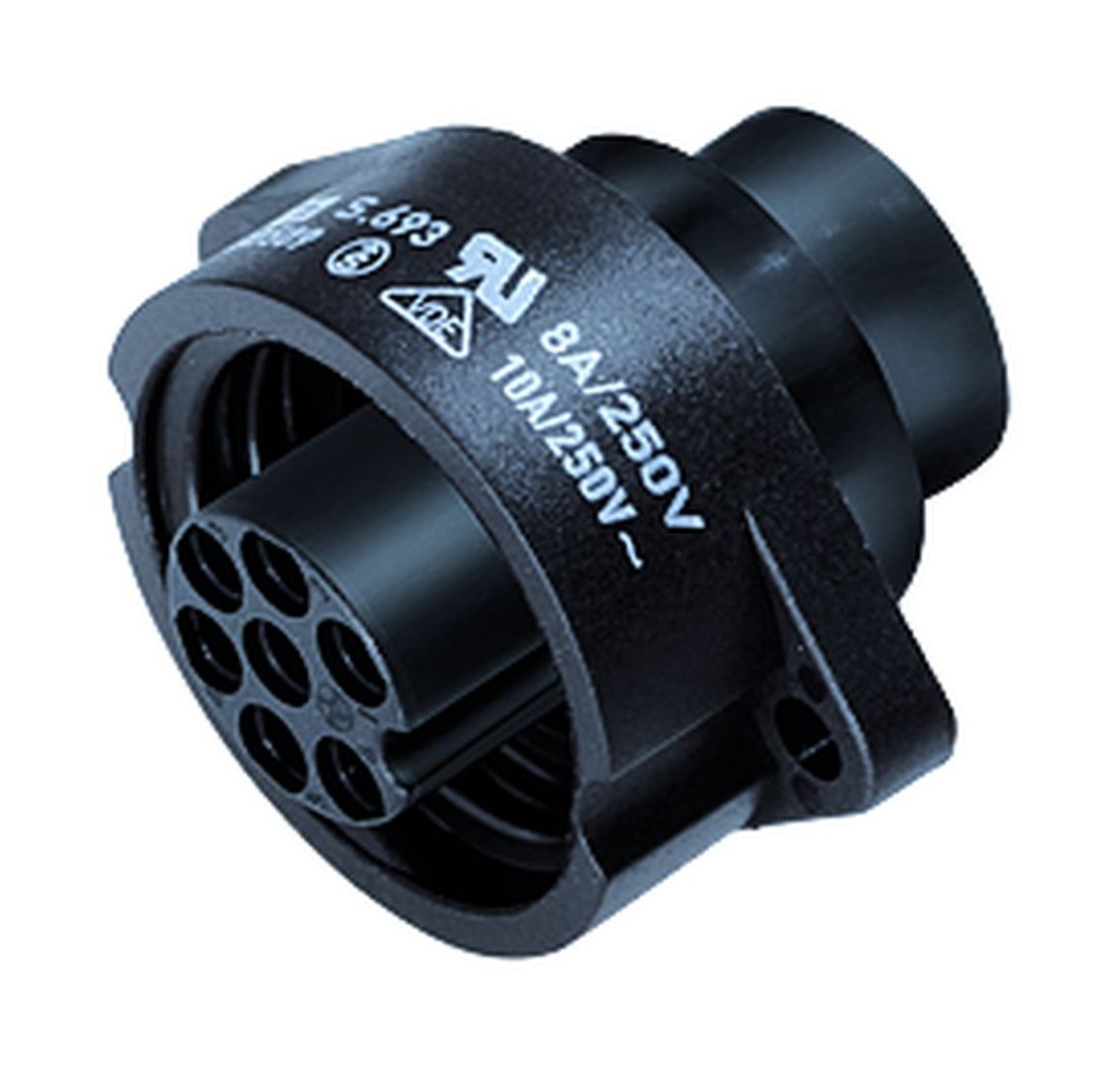

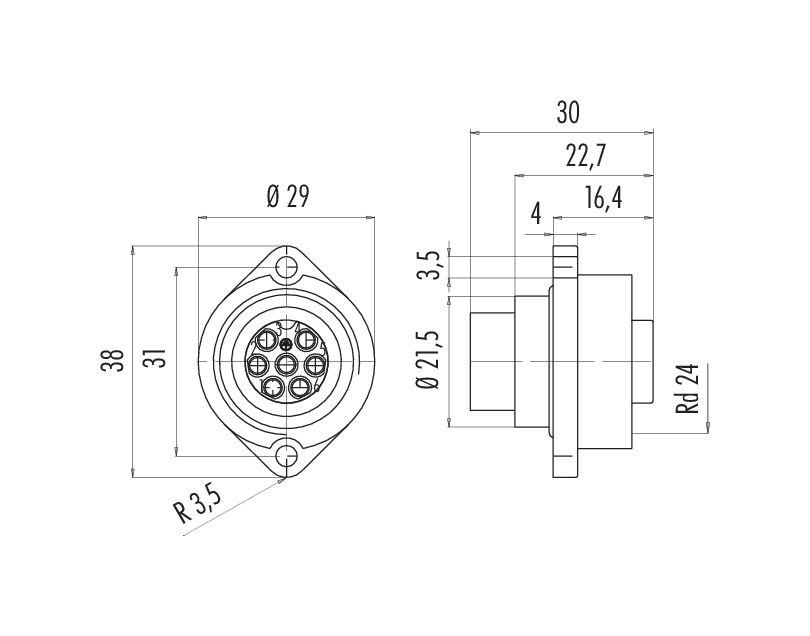

RD24 Фланцевая розетка, Количество полюсов: 6+PE, не экранированный, обжим (обжимные контакты заказываются отдельно), IP67, UL, ESTI+, VDE
RD24, серия 693, Разъем питания
Общие характеристики
большеменьшеНомер для заказа | 09 4204 00 07 |
Конструкция соединителя | Фланцевая розетка |
Версия | Pазъем розетка прямой |
Система фиксации разъема | винты |
Концевая заделка | обжим (обжимные контакты заказываются отдельно) |
Степень защиты | IP67 |
Площадь сечения | нажмите здесь для получения дополнительной информации |
Температурный диапазон от/до | -40 °C / 100 °C |
Механическая операция | > 500 циклов соединения |
Вес (г) | 12.31 |
Номер таможенного тарифа | 85369010 |
Страна происхождения | DE |
Электрические параметры
большеменьшеНоминальное напряжение | 250 V |
Номинальное импульсное напряжение | 4000 V |
Номинальный ток | 10 A (8 A UL) |
Сопротивление изоляции | ≥ 1010 Ω |
Степень загрязнения | 3 |
Категория перенапряжения | III |
Группа материала | III |
Соответствие EMV | не экранированный |
Материал
большеменьшеМатериал корпуса | ПА |
Материал тела контакта | ПБТ |
Материал контакта | в зависимости от обжимного контакта (аксессуар) |
Покрытие контактов | Ag (серебро) |
REACH SVHC |
None (No pollutants) |
Номер SCIP | SCIP-number not available |
Авторизация/утверждение
большеменьшеApprovals | UL, ESTI+, VDE |
Классификация
большеменьшеeCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Уведомления о безопасности
- Запрещается соединять и рассоединять разъемы под нагрузкой. Несоблюдение этого требования и неправильное использование могут привести к травмам.
- Эти разъемы были разработаны для применения в производственном, контрольном и электрическом оборудовании. Пользователь сам должен убедиться, что эти разъемы можно использовать и в других областях применения.
- Разъемы, которые используются в цепях с опасным напряжением, могут устанавливаться и эксплуатироваться только лицами, прошедшими обучение по электротехнике, или под их надзором, а также с учетом действующих норм и стандартов.
- Пользователь должен принять необходимые меры безопасности, чтобы исключить случайное рассоединение разъема.
- Штекерный разъем не подходит для сетевого напряжения. Следует учитывать степень загрязнения и категорию перенапряжения. Подробнее см. в центре материалов для скачивания «Техническая информация».
- Чтобы соединить кабельный разъем с разъемом устройства, мы рекомендуем затянуть резьбовое кольцо с моментом 2 Нм. Подходящий динамометрический ключ поставляется в качестве аксессуара (№ заказа 07 0082 000).
