Número de parte: 09 4204 00 07

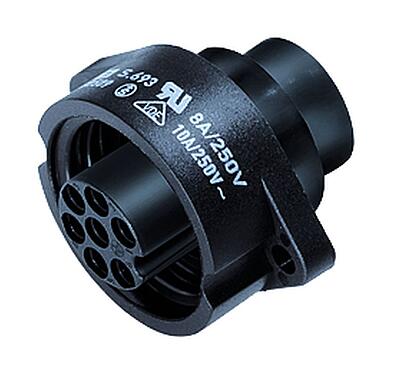

RD24 Toma de brida, Número de contactos: 6+PE, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE
RD24, serie 693, Conectores de potencia
Características generales
másmenosNúmero de parte | 09 4204 00 07 |
Diseño de conector | Toma de brida |
Versión | Conector hembra recto |
Sistema de bloqueo de conector | tornillo |
Terminación | crimpado (los contactos de crimpado deben pedirse por separado) |
Grado de protección | IP67 |
Área de la sección transversal | haga clic aquí para más información |
Rango de temperatura desde / hasta | -40 °C / 100 °C |
Operacion mecanica | > 500 ciclos de conexión |
Peso (gr) | 12.31 |
Número de arancel aduanero | 85369010 |
País de origen | DE |
Parámetros eléctricos
másmenosVoltaje nominal | 250 V |
Voltaje de impulso nominal | 4000 V |
Corriente nominal (40 ° C) | 10 A (8 A UL) |
Resistencia de aislamiento | ≥ 1010 Ω |
Grado de contaminación | 3 |
Categoría de sobrevoltaje | III |
Grupo de materiales | III |
Cumplimiento de EMV | sin blindaje |
Material
másmenosMaterial de la carcasa | PA |
Material del cuerpo de contacto | PBT |
Material de contacto | dependiendo del contacto de crimpado (accesorio) |
Chapado de contacto | Ag (plata) |
REACH SVHC |
None (No pollutants) |
Número SCIP | SCIP-number not available |
Autorizaciones / aprobaciones
másmenosApprovals | UL, ESTI+, VDE |
Clasificaciones
másmenoseCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Avisos de seguridad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
- Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 2 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).
