M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar

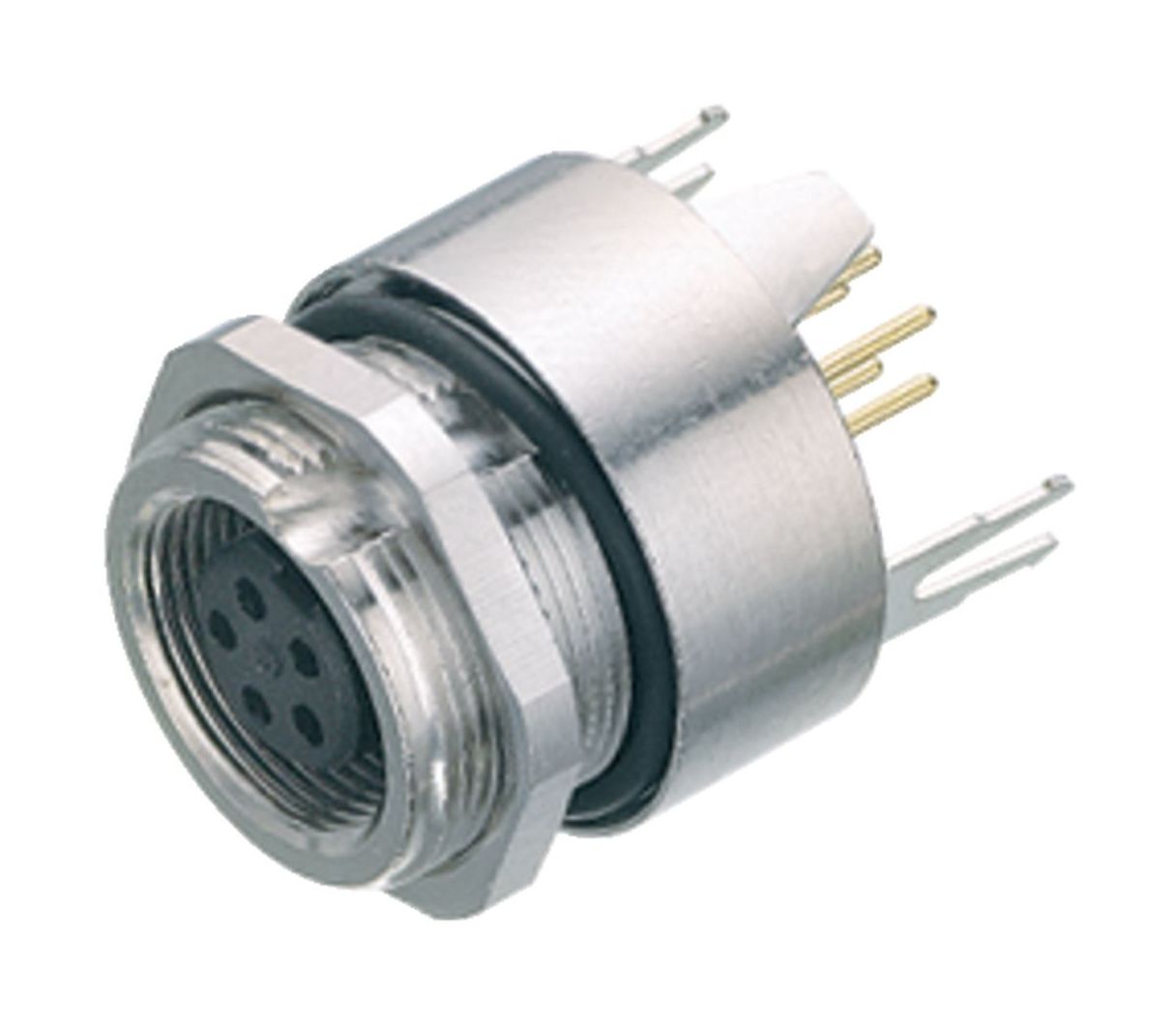

Illustratie 09 0424 35 07 - M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar — Illustratie

3D-aanzicht 09 0424 35 07 - M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar — 3D-aanzicht

Geleiderconfiguratie 09 0424 35 07 - M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar — Geleiderconfiguratie

Artikelbeschrijving 09 0424 35 07 - M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar — Artikelbeschrijving

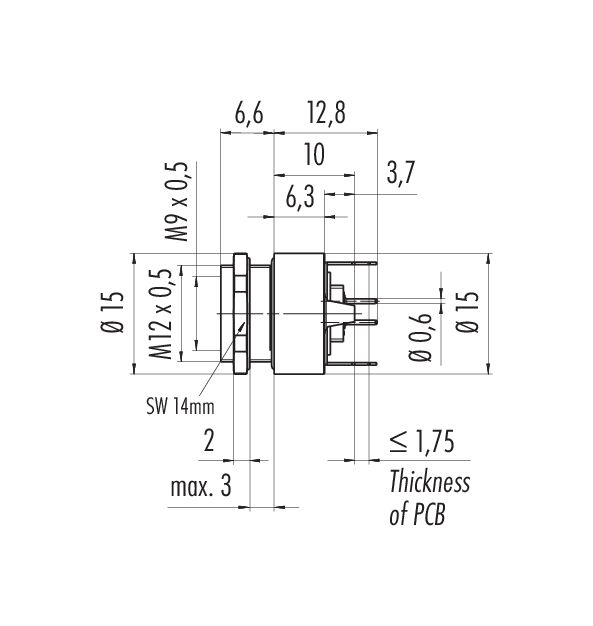

Schaaltekening 09 0424 35 07 - M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar — Schaaltekening

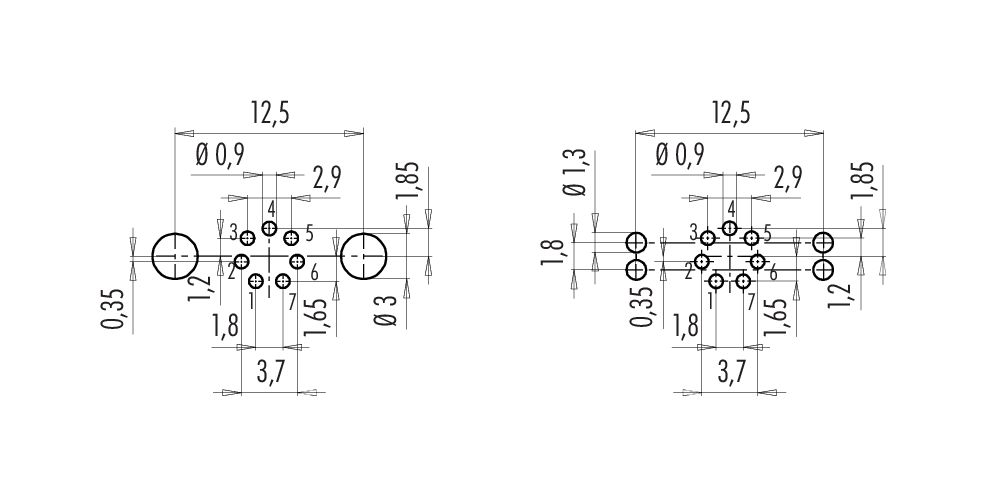

Montagevoorbeeld 09 0424 35 07 - M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar — Montagevoorbeeld

Contactconfiguratie (aansluitzijde) 09 0424 35 07 - M9 Female panel mount connector, aantal polen: 7, schermbaar, THT, IP67, aan voorkant verschroefbaar — Contactconfiguratie (aansluitzijde)

Artikelnummer	09 0424 35 07
Connectorconstructie	Female panel mount connector
Versie	Connector femal recht
Connectorvergrendeling	schroeven
Aansluiting	THT
Beschermingsgraad	IP67
Grenstemperatuur van/tot	-40 °C / 85 °C
Mechanische levensduur	> 500 insteekcycli
Weight (g)	10.42
Customs tariff number	85369010
Land van herkomst	DE

Nominale spanning	125 V
Nominale stootspanning	1500 V
Nominale stroom	1,0 A
Insulation resistance	≥ 10¹⁰ Ω
Vervuilingsgraad	1
Overspanningscategorie	II
Materiaalgroep	III
EMC-naleving	schermbaar
Shield verbinding	Afschermingsplaat

Materiaal van de contactbasis	PA (UL94 V-0)
Materiaal van het contact	CuSn (brons)
Contactbedekking	Au (goud)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	b25487ef-8691-4273-b156-c7f61f181524

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Meld een fout op deze pagina

Veiligheidsinstructies

De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
