Subminiatuur connector
Filter producten
Connectie type
Het connectortype kan worden gebruikt om onderscheid te maken tussen onze producten voor installatie in een apparaatbehuizing en kabeldelen. Het connectortype beschrijft het verschil tussen connectoren die op behuizingen worden gemonteerd en connectoren die op kabels worden gemonteerd.
Design
Een connector bestaat uit een mannelijk deel (pin) en een vrouwelijk deel (bus). Afhankelijk van het ontwerp is het mannelijke of vrouwelijke deel permanent geïnstalleerd of bevindt het zich aan het uiteinde van een kabel.
Aantal polen
Dit geeft aan hoeveel contacten de connector heeft.
Geleiding
De keuze van de uitvoering maakt het mogelijk om bepaalde technische specificaties te definiëren, bijvoorbeeld het type kabeluitgang of de grootte.
Vergrendeling
Het sluitsysteem beschrijft hoe de pen- en buselementen worden samengevoegd.
Nominale spanning
De nominale spanning is de elektrische spanning die aan de connector is toegewezen.
Nominale stroom
De nominale stroom is de elektrische stroom die aan de connector is toegewezen.
Beschermingsgraad
De beschermingsgraden volgens IEC60529 zijn van toepassing op verschillende artikelen en geven informatie over de bescherming tegen het binnendringen van water en vaste stoffen zoals stof.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afgeschermd of afschermbaar is. Dit is vereist als het nodig is om de signalen of gegevens die door de connector worden geleid, maar ook om externe apparaten te beschermen tegen storingen door elektromagnetische effecten.
Materiaal van de behuizing
Afhankelijk van het toepassingsgebied of de vereisten, worden connectoren gemaakt van verschillende materialen. Als materiaal voor de behuizing van onze artikelen bieden we metalen en kunststof behuizingen aan.
Aansluiting
Het terminatietype bepaalt hoe kabels, afzonderlijke draden of printplaten met de connector kunnen worden verbonden.
Toon producten
  1. Producten
  2. Subminiatuur connector
  3. Bajonet NCC

Subminiatuur Bajonetaansluiting NCC

Serie als pdf (542 KB)

De serie 670 omvat kabelstekkers en female panel mount connectors. De female panel mount connectors hebben een beschermingsgraad van IP54 wanneer ze niet zijn aangesloten en een beschermingsgraad van IP67 wanneer ze wel zijn aangesloten. De connectoren zijn verkrijgbaar met 5 vergulde contacten en zijn ontworpen voor een nominale stroom van 2A bij 50V. Ze hebben een kunststof behuizing, een bajonetsluiting en een soldeer- of dipsoldeerverbinding. De aansluitdoorsnede is 0,25 mm² met een grenstemperatuur van -25°C tot +85°C.

binder NCC Steckverbinder Serie 770 - wasserdichte Steckverbinder mit vielfältigen Einsatzgebieten
kijk nu op YouTube

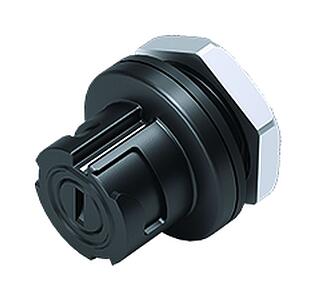

Subminiatuur connectoren--Female panel mount connector_670_4_FD_tl_NCC
09 0762 090 05
Bajonet Female panel mount connector, aantal polen: 5, onafgeschermd, THT, IP54 losgekoppeld
Bajonet NCC, Serie 670, Subminiatuur connectoren
Details

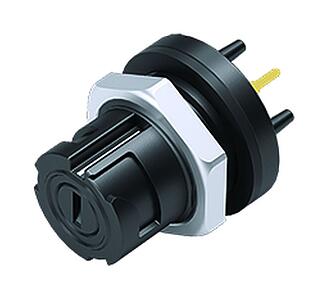

Subminiatuur connectoren--Female panel mount connector_670_4_FD_front_tl_NCC
09 0762 190 05
Bajonet Female panel mount connector, aantal polen: 5, onafgeschermd, THT, IP54 losgekoppeld, aan voorkant verschroefbaar
Bajonet NCC, Serie 670, Subminiatuur connectoren
Details

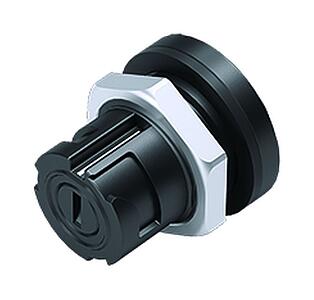

Subminiatuur connectoren--Female panel mount connector_670_4_FD_front_l_NCC
09 0762 180 05
Bajonet Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld, aan voorkant verschroefbaar
Bajonet NCC, Serie 670, Subminiatuur connectoren
Details
Subminiatuur connectoren--Female panel mount connector_670_4_FD_l_NCC
09 0762 000 05
Bajonet Female panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP54 losgekoppeld
Bajonet NCC, Serie 670, Subminiatuur connectoren
Details

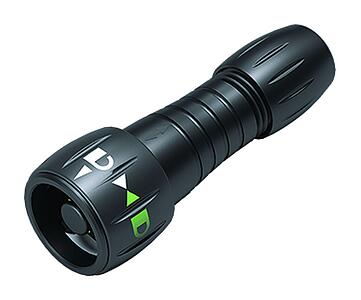

Subminiatuur connectoren--Kabelstekker_670_1_KS_NCC
99 0759 010 05
Bajonet Kabelstekker, aantal polen: 5, 3,0-5,0 mm, soldeer, IP67
Bajonet NCC, Serie 670, Subminiatuur connectoren
Details
