M12 Female haakse connector, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE

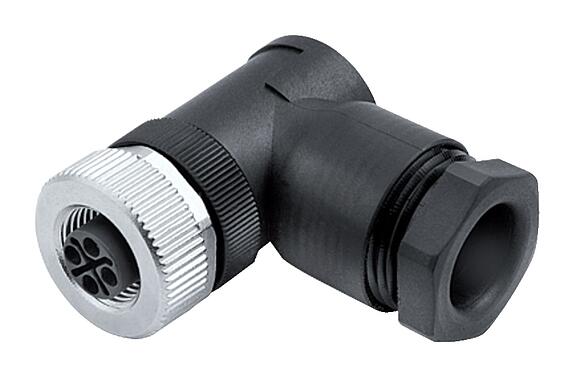

Illustratie 99 0690 58 04 - M12 Female haakse connector, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE — Illustratie

3D-aanzicht 99 0690 58 04 - M12 Female haakse connector, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE — 3D-aanzicht

Belastingsreductiekromme 99 0690 58 04 - M12 Female haakse connector, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE — Belastingsreductiekromme

Schaaltekening 99 0690 58 04 - M12 Female haakse connector, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE — Schaaltekening

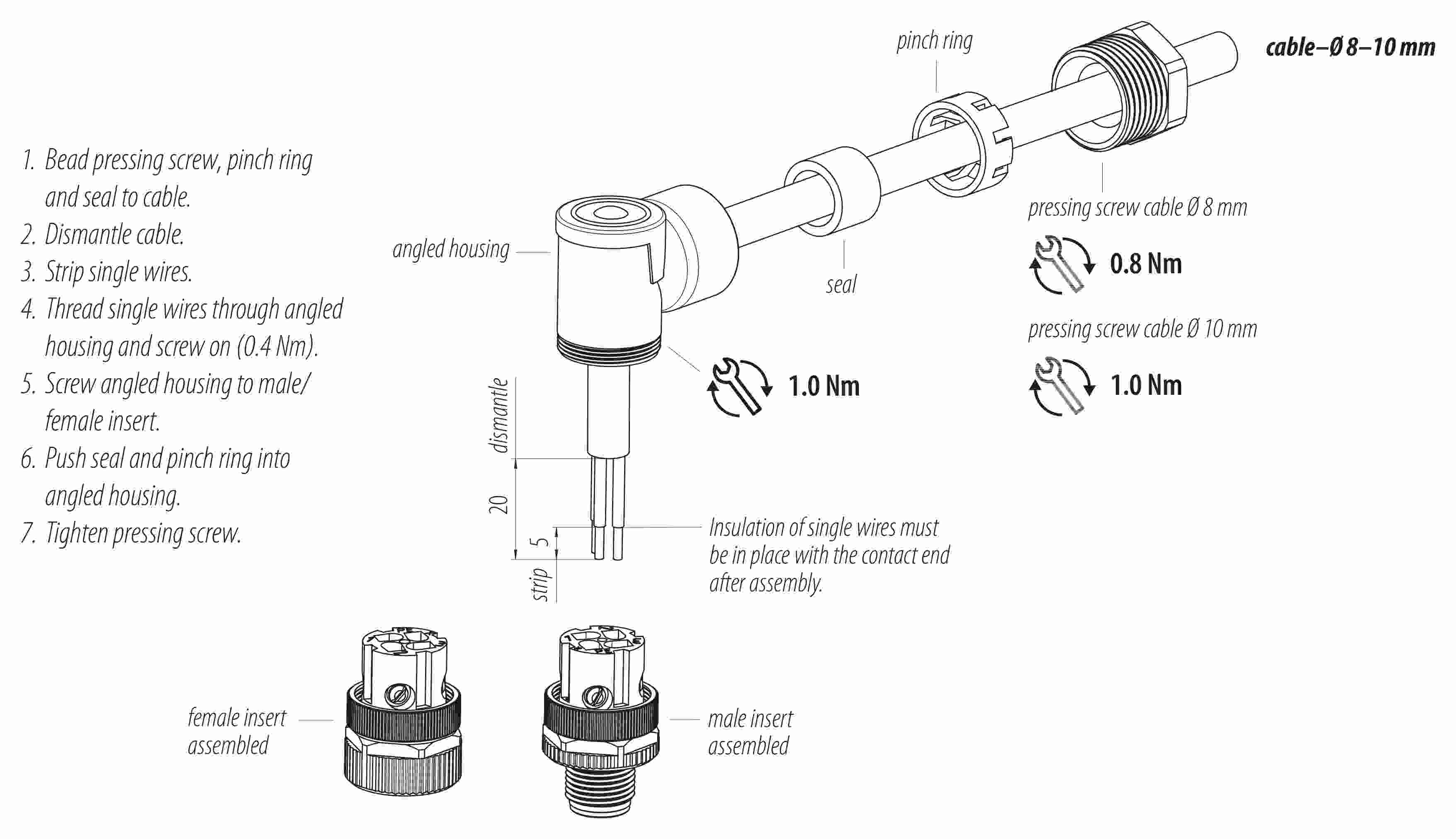

Montagehandleiding 99 0690 58 04 - M12 Female haakse connector, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE — Montagehandleiding

Contactconfiguratie (aansluitzijde) 99 0690 58 04 - M12 Female haakse connector, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE — Contactconfiguratie (aansluitzijde)

Artikelnummer	99 0690 58 04
Connectorconstructie	Female haakse connector
Type standaard	DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versie	Connector femal haaks
Connectorvergrendeling	schroeven
Aansluiting	schroefklem
Beschermingsgraad	IP67
Cross-sectional area	max. 1,50 mm² met eindhuls / max. 2,50 mm² zonder eindhuls / AWG 16 met eindhuls / AWG 14 zonder eindhuls
Kabeluitgang	8,0-10,0 mm
Verdraaibaarheid	90° (4 coderingsopties)
Grenstemperatuur van/tot	-40 °C / 85 °C
Mechanische levensduur	> 100 insteekcycli
Weight (g)	27.50
Customs tariff number	85369010
Land van herkomst	DE

Nominale spanning	630 V
Nominale stootspanning	6000 V
Nominale stroom	12,0 A
Vervuilingsgraad	3
Overspanningscategorie	III
Materiaalgroep	III
EMC-naleving	onafgeschermd

Materiaal van de behuizing	PA
Materiaal van de contactbasis	PA
Materiaal van het contact	CuZn (messing)
Contactbedekking	Au (goud)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	8907a9ca-b735-4e7a-8809-7683fa6ccd90

Toelatingen	UL, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Laagspanningsrichtlijn	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Meld een fout op deze pagina

Veiligheidsinstructies

De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
Bij kabelconnectors met een metalen draadring moet absoluut worden gezorgd voor een verbinding met het PE-beschermcontact van de toestelconnector. Het is niet toegestaan kabels aan te sluiten tussen apparaatconnectoren die niet met het PE-contact zijn verbonden. De gebruiker moet zorgen voor een ononderbroken aansluiting van de aardleiding.
