09 2472 00 05 | binder 7/8" Doorvoer voor schakelkast, aantal polen: 5, onafgeschermd, stekerbaar, IP67, VDE

Menu

Menu

Producten
Automatiseringstechniek - spanningstoevoer en stroomvoorziening
7/8"
7/8" Doorvoer voor schakelkast, aantal polen: 5, onafgeschermd, stekerbaar, IP67, VDE

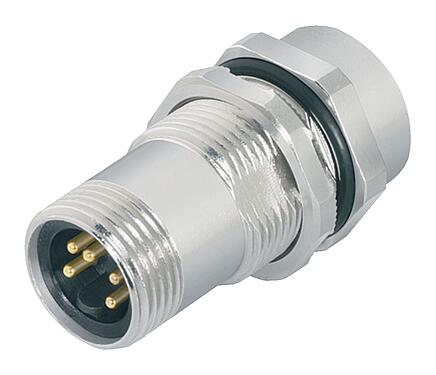

Illustratie 09 2472 00 05 - 7/8 — Illustratie

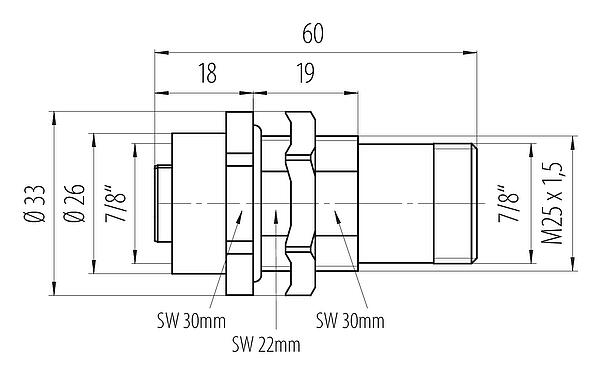

Schaaltekening 09 2472 00 05 - 7/8 — Schaaltekening

Contactconfiguratie (aansluitzijde) 09 2472 00 05 - 7/8 — Contactconfiguratie (aansluitzijde)

Artikelnummer	09 2472 00 05
Connectorconstructie	Doorvoer voor schakelkast
Versie	Adapter
Connectorvergrendeling	schroeven
Aansluiting	stekerbaar
Beschermingsgraad	IP67
Grenstemperatuur van/tot	-25 °C / 85 °C
Mechanische levensduur	> 100 insteekcycli
Weight (g)	122.37
Customs tariff number	85369010
Land van herkomst	CZ

Nominale spanning	300 V
Nominale stootspanning	4000 V
Nominale stroom	6,0 A
Vervuilingsgraad	3
Overspanningscategorie	III
Materiaalgroep	I
EMC-naleving	onafgeschermd

Materiaal van de contactbasis	PUR
Materiaal van het contact	CuZn (messing)
Contactbedekking	Au (goud)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	f6c29127-c1a9-4f8e-96d7-3e1be735e103

Toelatingen	VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Laagspanningsrichtlijn	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Meld een fout op deze pagina

Veiligheidsinstructies

De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
De stekker is niet geschikt voor netspanning. Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
Om de kabelconnector met de apparaatconnector te vergrendelen raden we aan om de draadring vast te draaien met 1,5 Nm. Een geschikte momentsleutel is verkrijgbaar als accessoire (bestelnr. 07 0082 000).
