09 5286 00 08 | binder M12 Doorvoer voor schakelkast, aantal polen: 8, afgeschermd, stekerbaar, IP67, UL

Menu

Menu

Producten
Automatiseringstechniek - gegevensoverdracht en stroomtoevoer
M12-X
M12 Doorvoer voor schakelkast, aantal polen: 8, afgeschermd, stekerbaar, IP67, UL

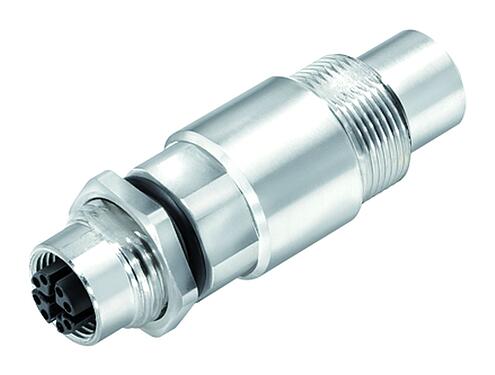

Illustratie 09 5286 00 08 - M12 Doorvoer voor schakelkast, aantal polen: 8, afgeschermd, stekerbaar, IP67, UL — Illustratie

3D-aanzicht 09 5286 00 08 - M12 Doorvoer voor schakelkast, aantal polen: 8, afgeschermd, stekerbaar, IP67, UL — 3D-aanzicht

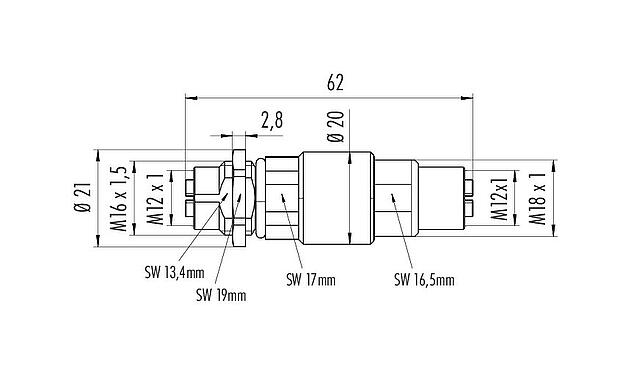

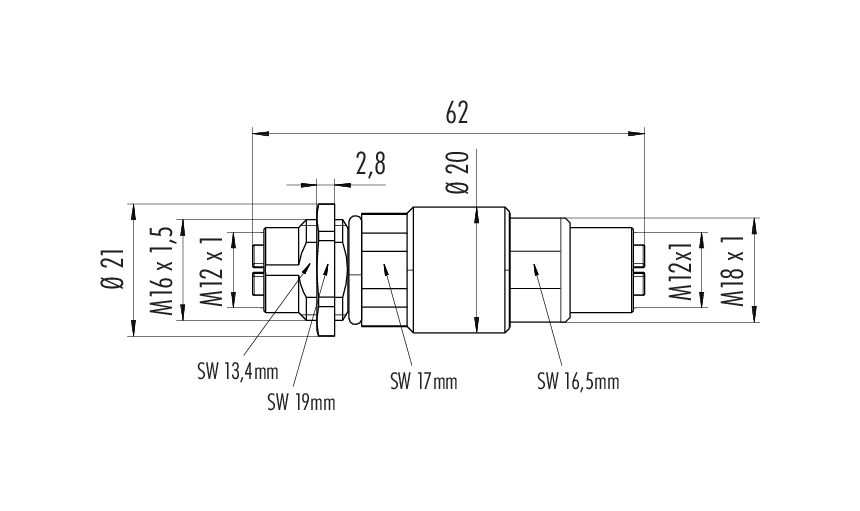

Schaaltekening 09 5286 00 08 - M12 Doorvoer voor schakelkast, aantal polen: 8, afgeschermd, stekerbaar, IP67, UL — Schaaltekening

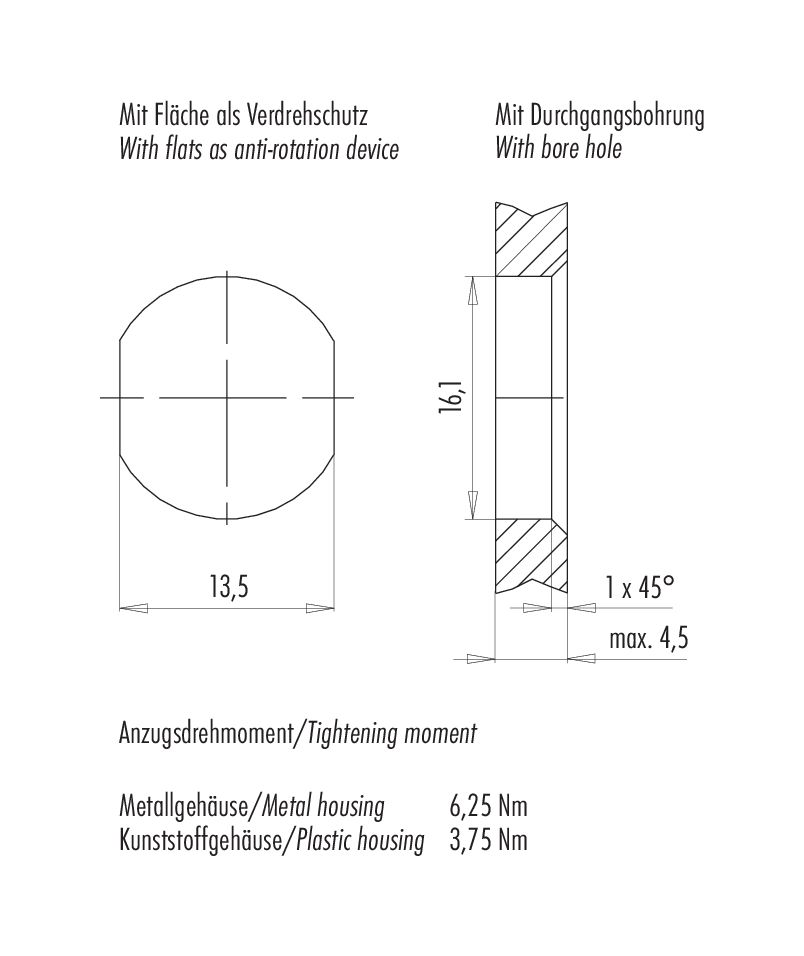

Montagevoorbeeld 09 5286 00 08 - M12 Doorvoer voor schakelkast, aantal polen: 8, afgeschermd, stekerbaar, IP67, UL — Montagevoorbeeld

Contactconfiguratie (aansluitzijde) 09 5286 00 08 - M12 Doorvoer voor schakelkast, aantal polen: 8, afgeschermd, stekerbaar, IP67, UL — Contactconfiguratie (aansluitzijde)

Artikelnummer	09 5286 00 08
Connectorconstructie	Doorvoer voor schakelkast
Type standaard	DIN EN 61076-2-109
Versie	Doorvoer voor schakelkast
Connectorvergrendeling	schroeven
Aansluiting	stekerbaar
Beschermingsgraad	IP67
Grenstemperatuur van/tot	-40 °C / 85 °C
Mechanische levensduur	> 100 insteekcycli
Weight (g)	53.59
Customs tariff number	85369010
Land van herkomst	DE

Nominale spanning	50 V (AC) / 60 V (DC)
Nominale stootspanning	800 V
Nominale stroom	0,5 A
Insulation resistance	> 10⁸ Ω
Vervuilingsgraad	3
Transmissiesnelheid	CAT 6A
Overspanningscategorie	II
Materiaalgroep	III
EMC-naleving	afgeschermd
Shield verbinding	Afscherming op de behuizing

Materiaal van de behuizing	gespuitgiet zink vernikkeld
Materiaal van de contactbasis	PA
Materiaal van het contact	CuZn (messing)
Contactbedekking	Au (goud)
Vergrendelingsmateriaal	CuZn (messing)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP-nummer	51c2fe78-a50b-4b17-a550-9a8aed7639e7

Toelatingen	UL
Normen en voorschriften	DIN EN 61373 DIN EN 45545-2 (gemäß Anforderungssatz R26 (HL1 – HL3))

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

RoHS-richtlijn	2011/65/EU (EN 50581:2012)
