  4. M9 Connecteur mâle coudé, Contacts: 4, blindé, surmoulé sur le câble, IP67, PUR, noir, 5 x 0,25 mm², 5 m
Référencee: 79 1409 75 04

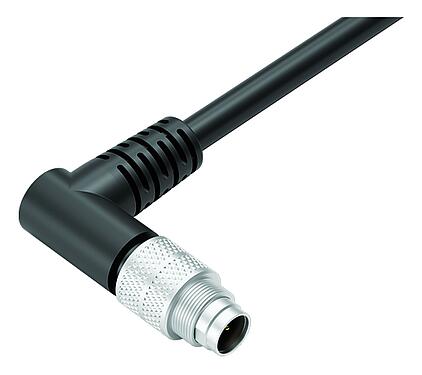

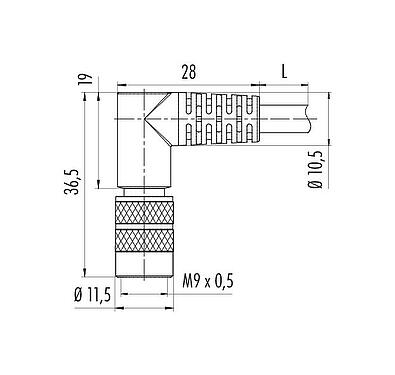

M9 Connecteur mâle coudé, Contacts: 4, blindé, surmoulé sur le câble, IP67, PUR, noir, 5 x 0,25 mm², 5 m

M9 IP67, série 702, Connecteurs subminiatures
Nombre de contacts disponibles
(Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Comparatif
Téléchargements
Caractéristiques générales
Plusless
Référence 79 1409 75 04
Design du connecteur Connecteur mâle coudé
Longueur du câble 5 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version Connecteur d‘angle mâle
Verrouillage du connecteur visser
Connexion surmoulé sur le câble
Indice de protection IP67
Aire de section transversale 0,25 mm² / AWG 24
Plage de températures de/à -25 °C / 70 °C
Durée de vie mécanique > 500 Cycles d'accouplement
Poids (g) 188.80
Numéro de tarif douanier 85444290
Pays d'origine HU
Tension nominale 125 V
Tension de choc nominale 1500 V
Courant nominal (40 °C) 3,0 A
Résistance d'isolation ≥ 1010 Ω
Degré d’encrassement 1
Catégorie de surtension II
Groupe de matériau isolant III
Conformité CEM blindé
Raccordement du blindage Écran sur bague filetée
Matériau du boîtier PUR
Matériau du corps de contact PBT (UL94 V-0)
Matériau du contact CuZn (laiton)
Revêtement du contact Au (or)
Matériel de verrouillage CuZn (laiton)
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 818e254e-3aa3-4eb1-a0e1-d2aff07c2288
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directive basse tension 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS 2011/65/EU (EN 50581:2012)
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 4,8 mm
Section transversale 5 x 0,25 mm²
Matériau de la gaine PUR
Isolation du toron PP
Structure du toron 32 x 0,10 mm
Couleur du câble noir
Propriétés électriques
Résistance du conducteur 75 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe ≥ 5 x Ø
Rayon de courbure de câble mobile ≥ 10 x Ø
Cycles de flexion > 2 millions
Accélération admissible 5 m/s²
Vitesse de déplacement à 5 m de chemin horizontal -> 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -25 °C / 90 °C
Plage de temp. câble fixe de/à -50 °C / 90 °C
Autres caractéristiques
Sans halogène oui
Security notices
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  6. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  7. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
  8. Pour verrouiller le connecteur du câble avec le connecteur de l'appareil, la bague filetée est serrée "à la main" (environ 50 cNm).
