  1. Produits
  2. Connecteurs d‘alimentation
  3. RD30 Power

Connecteur d'alimentation RD30 IP67

Série - PDF (578 KB)
Document PDF complémentaire (81 KB)

Les connecteurs d'alimentation RD30 de la série 694, avec fixation à vis et terminaison à souder, sont disponibles en version droite et coudée et en version à bride carrée de 44,45 x 44,5 mm. Les connecteurs sont disponibles avec 5 (4+PE), 13 (12+PE) et 24 contacts avec un courant nominal de 3 A (125 V), 6 A (250 V) et 20 A (400 V), selon le nombre de contacts. Ils sont conformes à la classe de protection IP65 avec une plage de température de fonctionnement de -40 °C à +100 °C. Les sections de raccordement vont de AWG 14 à AWG 24. De nombreux connecteurs sont approuvés par le VDE et le SEV.

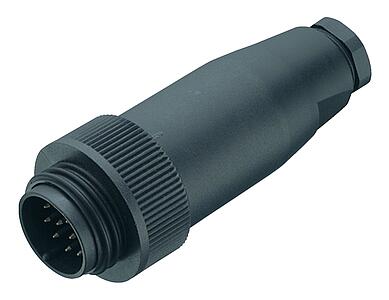

Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0709 00 05
RD30 Connecteur mâle, Contacts: 4+PE, 10,0-12,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0709 02 05
RD30 Connecteur mâle, Contacts: 4+PE, 12,0-14,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0709 03 05
RD30 Connecteur mâle, Contacts: 4+PE, 14,0-18,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0717 00 13
RD30 Connecteur mâle, Contacts: 12+PE, 10,0-12,0 mm, non blindé, souder, IP65
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0717 02 13
RD30 Connecteur mâle, Contacts: 12+PE, 12,0-14,0 mm, non blindé, souder, IP65
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0717 03 13
RD30 Connecteur mâle, Contacts: 12+PE, 14,0-18,0 mm, non blindé, souder, IP65
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0737 00 24
RD30 Connecteur mâle, Contacts: 24, 10,0-12,0 mm, non blindé, souder, IP65
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0737 02 24
RD30 Connecteur mâle, Contacts: 24, 12,0-14,0 mm, non blindé, souder, IP65
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle_694_1_00
99 0737 03 24
RD30 Connecteur mâle, Contacts: 24, 14,0-18,0 mm, non blindé, souder, IP65
RD30, série 694, Connecteurs d‘alimentation
Informations

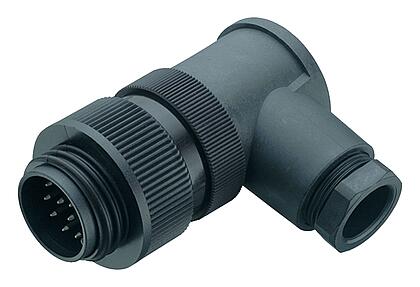

Connecteurs d‘alimentation--Connecteur mâle coudé_694_1_70
99 0709 70 05
RD30 Connecteur mâle coudé, Contacts: 4+PE, 10,0-12,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle coudé_694_1_70
99 0709 72 05
RD30 Connecteur mâle coudé, Contacts: 4+PE, 12,0-14,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE
RD30, série 694, Connecteurs d‘alimentation
Informations
Connecteurs d‘alimentation--Connecteur mâle coudé_694_1_70
99 0709 73 05
RD30 Connecteur mâle coudé, Contacts: 4+PE, 14,0-18,0 mm, non blindé, pince à visser, IP65, ESTI+, VDE
RD30, série 694, Connecteurs d‘alimentation
Informations
