M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant

Illustration 09 0428 35 08 - M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant — Illustration

Vue 3D 09 0428 35 08 - M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant — Vue 3D

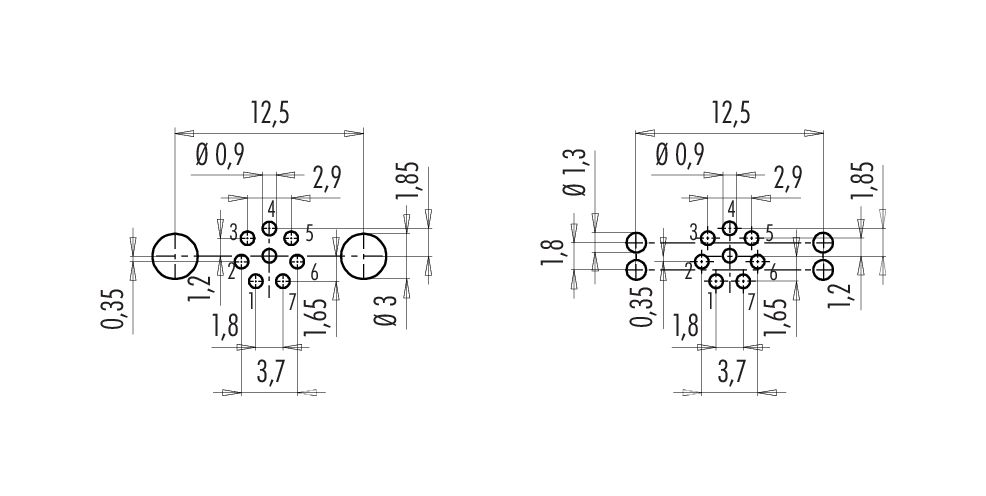

Disposition du conducteur 09 0428 35 08 - M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant — Disposition du conducteur

Dessin des composants 09 0428 35 08 - M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant — Dessin des composants

Dessin coté 09 0428 35 08 - M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant — Dessin coté

Instructions de montage / Découpe du panneau 09 0428 35 08 - M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant — Instructions de montage / Découpe du panneau

Disposition des contacts (Côté plug-in) 09 0428 35 08 - M9 Embase femelle, Contacts: 8, blindable, THT, IP67, vissé à l'avant — Disposition des contacts (Côté plug-in)

Référence	09 0428 35 08
Design du connecteur	Embase femelle
Version	Connecteur femelle droite
Verrouillage du connecteur	visser
Connexion	THT
Indice de protection	IP67
Plage de températures de/à	-40 °C / 85 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	10.50
Numéro de tarif douanier	85369010
Pays d'origine	DE

Tension nominale	125 V
Tension de choc nominale	1500 V
Courant nominal (40 °C)	1,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	1
Catégorie de surtension	II
Groupe de matériau isolant	III
Conformité CEM	blindable
Raccordement du blindage	Plaque de protection

Matériau du corps de contact	PA (UL94 V-0)
Matériau du contact	CuSn (bronze)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	ba16d4fd-141d-459d-a6f5-e2c70bc61fab

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
