77 7405 0000 50008-0200 | binder Snap-In Connecteur mâle, Contacts: 8, non blindé, surmoulé sur le câble, IP67, PUR, noir, 8 x 0,25 mm², 2 m

Menu

Menu

Produits
Connecteurs subminiatures
Snap-in IP67
Snap-In Connecteur mâle, Contacts: 8, non blindé, surmoulé sur le câble, IP67, PUR, noir, 8 x 0,25 mm², 2 m

Illustration 77 7405 0000 50008-0200 - Snap-In Connecteur mâle, Contacts: 8, non blindé, surmoulé sur le câble, IP67, PUR, noir, 8 x 0,25 mm², 2 m — Illustration

Vue 3D 77 7405 0000 50008-0200 - Snap-In Connecteur mâle, Contacts: 8, non blindé, surmoulé sur le câble, IP67, PUR, noir, 8 x 0,25 mm², 2 m — Vue 3D

Dessin coté 77 7405 0000 50008-0200 - Snap-In Connecteur mâle, Contacts: 8, non blindé, surmoulé sur le câble, IP67, PUR, noir, 8 x 0,25 mm², 2 m — Dessin coté

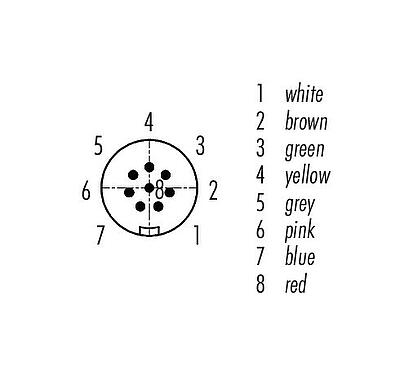

Disposition des contacts (Côté plug-in) 77 7405 0000 50008-0200 - Snap-In Connecteur mâle, Contacts: 8, non blindé, surmoulé sur le câble, IP67, PUR, noir, 8 x 0,25 mm², 2 m — Disposition des contacts (Côté plug-in)

Référence	77 7405 0000 50008-0200 Référence alternative: 79 9257 020 08
Avis	Veuillez noter qu’à la suite du passage de l’ancien au nouveau numéro de commande, des écarts sont possibles dans les spécifications techniques. Pour des informations détaillées sur le produit, veuillez utiliser l’option « Contacter le service client » en haut à droite. Plus
Design du connecteur	Connecteur mâle
Longueur du câble	2 m (Standard 2 m et 5 m. D'autres longueurs sont possibles sur demande.)
Version	Connecteur mâle droite
Verrouillage du connecteur	snap-in
Connexion	surmoulé sur le câble
Indice de protection	IP67
Aire de section transversale	0,25 mm² / AWG 24
Plage de températures de/à	-25 °C / 70 °C
Durée de vie mécanique	> 500 Cycles d'accouplement
Poids (g)	102.00
Numéro de tarif douanier	85444290
Pays d'origine	DE

Tension nominale	63 V
Tension de choc nominale	800 V
Courant nominal (40 °C)	1,0 A
Résistance d'isolation	≥ 10¹⁰ Ω
Degré d’encrassement	2
Catégorie de surtension	II
Groupe de matériau isolant	II
Conformité CEM	non blindé

Matériau du boîtier	PUR
Matériau du corps de contact	PA (UL94 V-0) noir
Matériau du contact	CuZn (laiton)
Revêtement du contact	Au (or)
REACH SVHC	CAS 7439-92-1 (Lead)
Numéro SCIP	206f47d4-7b84-4683-8ca7-31a0c60eda75

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directive basse tension	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directive RoHS	2011/65/EU (EN 50581:2012)

Structure du câble
Diamètre de câble	6,0 mm
Section transversale	8 x 0,25 mm²
Matériau de la gaine	PUR
Isolation du toron	PP9Y sans halogène
Structure du toron	32 x 0,10 mm
Couleur du câble	noir
Propriétés électriques
Tension de fonctionnement	300 V
Résistance du conducteur	79.9 Ω/Km (20°C)
Propriétés mécaniques
Rayon de courbure de câble fixe	≥ 5 x Ø
Rayon de courbure de câble mobile	≥ 10 x Ø
Cycles de flexion	> 2 millions
Accélération admissible	5 m/s²
Déplacement horizontal	à 5 m/s² -> 5 m
Déplacement vertical	à 5 m/s² -> 2 m
Vitesse de déplacement	à 5 m de chemin horizontal -> 200 m/min
Propriétés thermiques
Plage de temp. câble en mouvem. de/à	-25 °C / 80 °C
Plage de temp. câble fixe de/à	-50 °C / 80 °C
Autres caractéristiques
Sans halogène	oui

Signaler une erreur sur cette page

Security notices

Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
