M9 Flanschdose, Polzahl: 3, ungeschirmt, löten, IP67, von vorne verschraubbar

Abbildung 09 0408 80 03 - M9 Flanschdose, Polzahl: 3, ungeschirmt, löten, IP67, von vorne verschraubbar — Abbildung

3D Ansicht 09 0408 80 03 - M9 Flanschdose, Polzahl: 3, ungeschirmt, löten, IP67, von vorne verschraubbar — 3D Ansicht

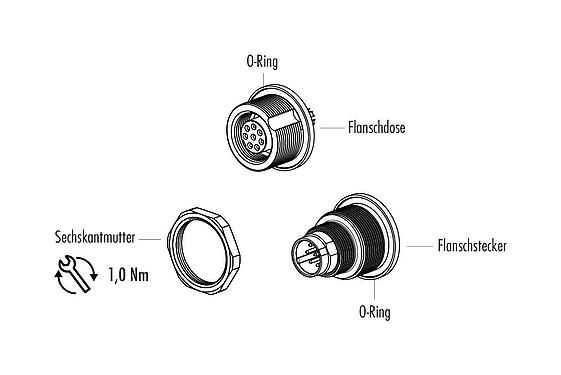

Einzelteildarstellung 09 0408 80 03 - M9 Flanschdose, Polzahl: 3, ungeschirmt, löten, IP67, von vorne verschraubbar — Einzelteildarstellung

Maßzeichnung 09 0408 80 03 - M9 Flanschdose, Polzahl: 3, ungeschirmt, löten, IP67, von vorne verschraubbar — Maßzeichnung

Montageanleitung / Montageausschnitt 09 0408 80 03 - M9 Flanschdose, Polzahl: 3, ungeschirmt, löten, IP67, von vorne verschraubbar — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 09 0408 80 03 - M9 Flanschdose, Polzahl: 3, ungeschirmt, löten, IP67, von vorne verschraubbar — Polbild (Steckseite)

Artikelnummer	09 0408 80 03
Steckverbinder-Bauform	Flanschdose
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	löten
Schutzart	IP67
Anschlussquerschnitt	0,25 mm² / AWG 24
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	5.26
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	125 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	4,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	1
Überspannungskategorie	II
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PA (UL94 V-0)
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	6aae056f-a979-4926-90e6-a841e980c8ab

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
