Subminiatur Steckverbinder
Produkte filtern
Steckverbinderart
Über die Steckverbinderart können unsere Produkte für den Einbau in ein Gerätegehäuse von Kabelteilen abgegrenzt werden. Die Steckverbinderart beschreibt den Unterschied zwischen Steckverbindern, welche an Gehäusen montiert werden und Steckverbindern, welche an Kabeln angebracht werden.
Bauart
Ein Steckverbinder besteht aus dem männlichen (Stift) und dem weiblichen Teil (Dose). Je nach Bauform sind der männliche oder weibliche Teil fest installiert oder befinden sich am Ende einer Leitung.
Polzahl
Die Polzahl beschreibt die Anzahl der Kontakte eines Steckverbinders.
Ausführung
Durch die Wahl der Ausführung können bestimmte technische Spezifikationen, wie beispielsweise Kabelabgang oder die Bauform definiert werden.
Verriegelung
Die Verriegelung beschreibt, wie Stecker und Buchse miteinander verbunden werden.
Bemessungsspannung
Die Bemessungsspannung ist die elektrische Spannung, die dem Steckverbinder zugeordnet ist.
Bemessungsstrom
Der Bemessungsstrom ist die elektrische Stromstärke, die dem Steckverbinder zugeordnet ist.
Schutzart
Die Schutzarten nach IEC60529 finden in verschiedenen Artikeln Anwendung und geben Aufschluss über den Schutz gegen das Eindringen von Wasser und festen Stoffen wie zum Beispiel Staub.
EMV
Elektromagnetische Verträglichkeit (EMV) bedeutet, dass ein Steckverbinder geschirmt oder schirmbar ist. Dies ist notwendig, wenn die im Steckverbinder geführten Signale oder Daten sowie auch fremde Geräte nicht durch elektromagnetische Effekte gestört werden dürfen.
Material Gehäuse
Steckverbinder bestehen je nach Anwendungsbereich oder Anforderung aus unterschiedlichen Materialien. Wir bieten Metall und Kunststoffgehäuse für unsere Artikel als Gehäusematerial an.
Anschlussart
Die Anschlussart definiert, wie Kabel, Litzen oder Leiterplatten an den Steckverbinder angebracht werden können.
Material Verriegelung
Die Verriegelung besteht je nach technischer Anforderung oder Leistungsdaten des Stecker aus Kunststoff oder Metall.
Produkte anzeigen
  1. Produkte
  2. Subminiatur Steckverbinder
  3. M9 IP40

Subminiatur M9 Steckverbinder IP40

Serie als PDF (763 KB)

Die Subminiatur-Steckverbinder mit M9-Schraubverriegelung der Serie 711 sind als Flansch- oder Kabelsteckverbinder erhältlich. Sie weisen beide einen Durchmesser von 11,5 mm auf und sind, je nach Anwendung, mit 2 bis 8 Kontakten verfügbar. Der Bemessungsstrom beläuft sich auf 1A bis 4A bei 125V. Diese Steckverbinder sind mit einem Lötanschluss ausgestattet, erfüllen die Anforderungen der Schutzart IP40 und können für über 500 Steckzyklen verwendet werden.

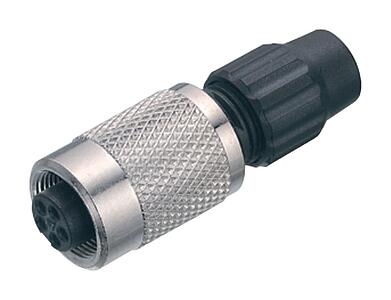

Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0072 100 02
M9 Kabeldose, Polzahl: 2, 3,0-4,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0072 102 02
M9 Kabeldose, Polzahl: 2, 4,0-5,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0076 100 03
M9 Kabeldose, Polzahl: 3, 3,0-4,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0076 102 03
M9 Kabeldose, Polzahl: 3, 4,0-5,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0080 100 04
M9 Kabeldose, Polzahl: 4, 3,0-4,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0080 102 04
M9 Kabeldose, Polzahl: 4, 4,0-5,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0096 100 05
M9 Kabeldose, Polzahl: 5, 3,0-4,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0096 102 05
M9 Kabeldose, Polzahl: 5, 4,0-5,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0476 100 07
M9 Kabeldose, Polzahl: 7, 3,0-4,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0476 102 07
M9 Kabeldose, Polzahl: 7, 4,0-5,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0480 100 08
M9 Kabeldose, Polzahl: 8, 3,0-4,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
Subminiatur Steckverbinder--Kabeldose_711_2_100
99 0480 102 08
M9 Kabeldose, Polzahl: 8, 4,0-5,0 mm, ungeschirmt, löten, IP40
M9 IP40, Serie 711, Subminiatur Steckverbinder
Details
