  4. M16 Flanschdose, Polzahl: 8, schirmbar, THR, IP67
Artikelnummer: 99 4174 90 08

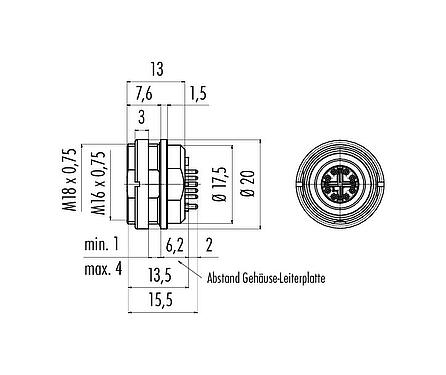

M16 Flanschdose, Polzahl: 8, schirmbar, THR, IP67

M16-X, Serie 415, Automatisierungstechnik - Datenübertragung
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 4174 90 08
Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben

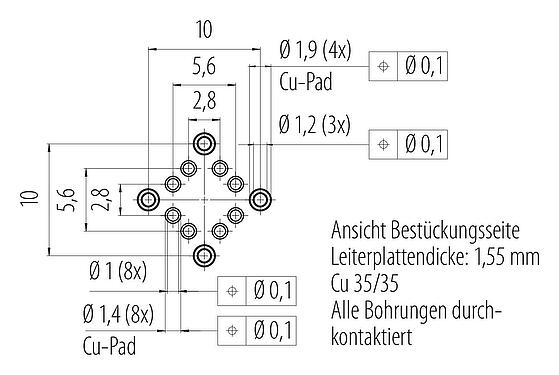

Anschlussart THR
Schutzart IP67
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 0.00
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 50 V (AC ) / 60 V (DC)
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 0,5 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirmpin
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 71eb941b-0202-4192-8ed7-c472456d57cb
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635

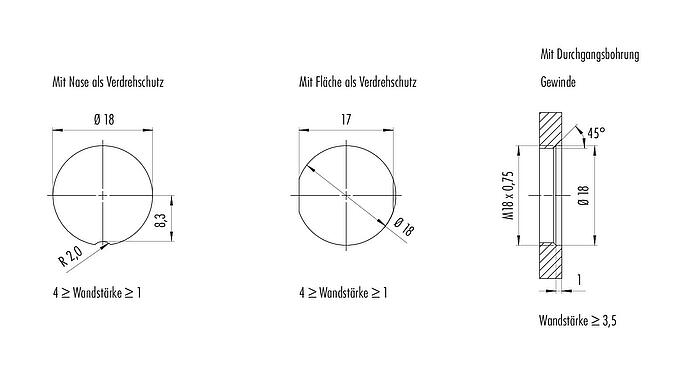

Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  4. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  5. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  6. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
  7. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
