RD24 Kabelstecker, Polzahl: 3+PE, 6,0-9,0 mm, ungeschirmt, schraubklemm, IP67, UL, ESTI+, VDE, PG 9

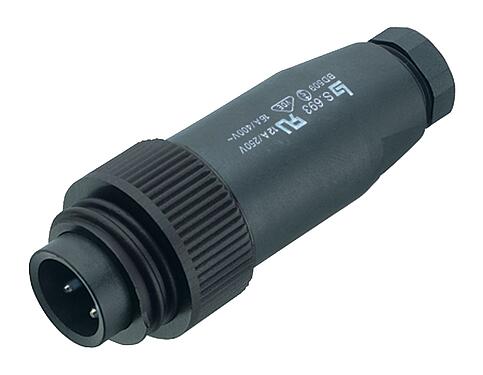

Abbildung 99 4221 00 04 - RD24 Kabelstecker, Polzahl: 3+PE, 6,0-9,0 mm, ungeschirmt, schraubklemm, IP67, UL, ESTI+, VDE, PG 9 — Abbildung

3D Ansicht 99 4221 00 04 - RD24 Kabelstecker, Polzahl: 3+PE, 6,0-9,0 mm, ungeschirmt, schraubklemm, IP67, UL, ESTI+, VDE, PG 9 — 3D Ansicht

Deratingkurve 99 4221 00 04 - RD24 Kabelstecker, Polzahl: 3+PE, 6,0-9,0 mm, ungeschirmt, schraubklemm, IP67, UL, ESTI+, VDE, PG 9 — Deratingkurve

Maßzeichnung 99 4221 00 04 - RD24 Kabelstecker, Polzahl: 3+PE, 6,0-9,0 mm, ungeschirmt, schraubklemm, IP67, UL, ESTI+, VDE, PG 9 — Maßzeichnung

Montageanleitung 99 4221 00 04 - RD24 Kabelstecker, Polzahl: 3+PE, 6,0-9,0 mm, ungeschirmt, schraubklemm, IP67, UL, ESTI+, VDE, PG 9 — Montageanleitung

Polbild (Steckseite) 99 4221 00 04 - RD24 Kabelstecker, Polzahl: 3+PE, 6,0-9,0 mm, ungeschirmt, schraubklemm, IP67, UL, ESTI+, VDE, PG 9 — Polbild (Steckseite)

Artikelnummer	99 4221 00 04
Steckverbinder-Bauform	Kabelstecker
Ausführung	Steckverbinder Stift gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	schraubklemm
Schutzart	IP67 IP65 bei Leitungsdurchmesser 6-7 mm
Anschlussquerschnitt	max. 2,50 mm² / AWG 14
Kabeldurchlass	6,0-9,0 mm
Grenztemperatur von / bis	-40 °C / 100 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	35.70
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	400 V (600 V UL)
Bemessungsspannung UL	11768
Bemessungs-Stoßspannung	6000 V
Bemessungsstrom	16 A (12 A UL)
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PBT (UL94 V-0)
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Ag (Silber)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	64f67148-d27e-482c-8914-2c5e58291356

Zulassungen	UL, ESTI+, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
