RD24 Flanschdose, Polzahl: 3+PE, ungeschirmt, schraubklemm, IP67

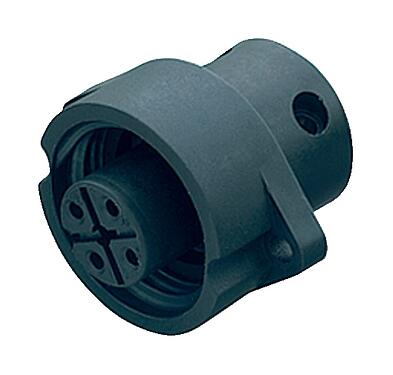

Abbildung 09 0212 00 04 - RD24 Flanschdose, Polzahl: 3+PE, ungeschirmt, schraubklemm, IP67 — Abbildung

3D Ansicht 09 0212 00 04 - RD24 Flanschdose, Polzahl: 3+PE, ungeschirmt, schraubklemm, IP67 — 3D Ansicht

Deratingkurve 09 0212 00 04 - RD24 Flanschdose, Polzahl: 3+PE, ungeschirmt, schraubklemm, IP67 — Deratingkurve

Maßzeichnung 09 0212 00 04 - RD24 Flanschdose, Polzahl: 3+PE, ungeschirmt, schraubklemm, IP67 — Maßzeichnung

Montageanleitung / Montageausschnitt 09 0212 00 04 - RD24 Flanschdose, Polzahl: 3+PE, ungeschirmt, schraubklemm, IP67 — Montageanleitung / Montageausschnitt

Polbild (Steckseite) 09 0212 00 04 - RD24 Flanschdose, Polzahl: 3+PE, ungeschirmt, schraubklemm, IP67 — Polbild (Steckseite)

Artikelnummer	09 0212 00 04
Steckverbinder-Bauform	Flanschdose
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	schraubklemm
Schutzart	IP67
Anschlussquerschnitt	max. 2,50 mm² / AWG 14
Grenztemperatur von / bis	-40 °C / 100 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	24.37
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	400 V
Bemessungs-Stoßspannung	6000 V
Bemessungsstrom	16,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PBT
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Ag (Silber)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	5c9ba65a-cd0e-4b5b-a89b-575e26fbd51d

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
