Artikelnummer: 28 1201 002 04

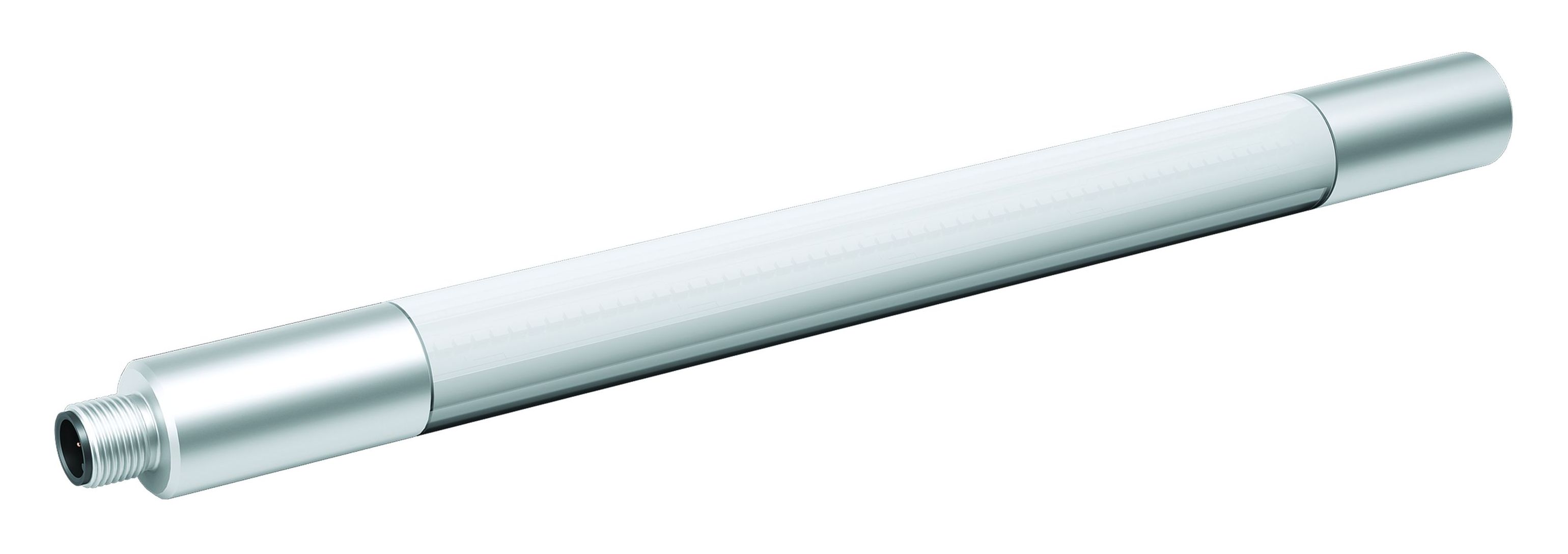

M12 LED-Leuchte, Polzahl: 4, IP68 (2m/24h), UL, VDE, Aluminium, diffuse/matte LED 358mm
LED-Leuchten, Serie 976, LED
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 28 1201 002 04 |
| Steckverbinder-Bauform | LED-Leuchte |
| Schutzart |
IP68 (2m/24h) IP69K |

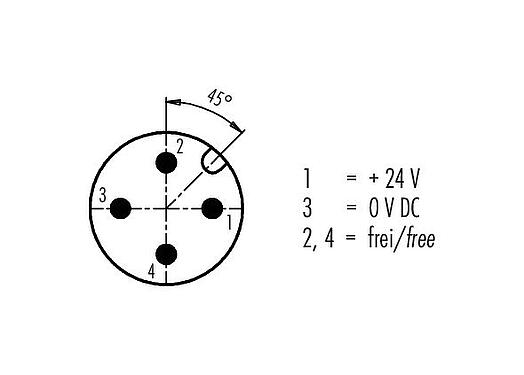

| Anschluss | steckbar M12 |
| Grenztemperatur von / bis | -25 °C / 60 °C |

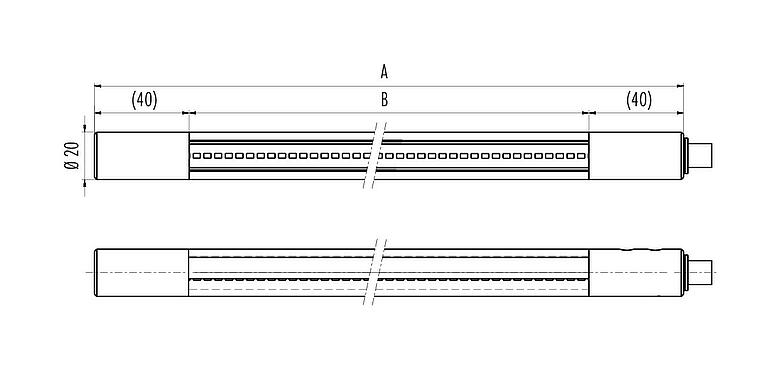

| Leuchtenlänge | 358 mm |
| Durchmesser | 20 mm |
| Zusätzliche Informationen |
Aluminium diffuse/matte LED 358mm |
| Gewicht (gr) | 167.14 |
| Zolltarifnummer | 9405109890 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Spannung | 24 V DC |
| Stromaufnahme | 390 mA |
| Elektrische Leistung | 9.4 W |
| Beleuchtungsstärke | 173 lux |
| Lichtfarbe | 4000 K |
| Lichtstrom | 652 lm |
Werkstoffe
mehrweniger| Material Gehäuse | Aluminium |
| Material Schutzglas | PMMA |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| SCIP Nummer | 30b153c2-1d24-4e7d-8936-e8006952cd71 |
Zulassungen / Approbationen
mehrweniger| Zulassungen | UL, VDE |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
CE-Konformitätserklärungen
mehrweniger| Niederspannungsrichtlinie | 2014/35/EU (EN 60598-1:2015;EN 60598-2-1:1989) |
| EMV-Richtlinie | 2014/30/EU (EN 61000-6-2:2005;EN 61000-6-3:2007) |
| RoHS-Richtlinie | 2011/65/EU (EN 50581:2012) |
| Öko Design Richtlinie | 2009/125/EG |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
- Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
- Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
