M8 Kabeldose, Polzahl: 3, 2,5-5,0 mm, ungeschirmt, IDC, IP67, UL

Abbildung 99 3400 550 03 - M8 Kabeldose, Polzahl: 3, 2,5-5,0 mm, ungeschirmt, IDC, IP67, UL — Abbildung

3D Ansicht 99 3400 550 03 - M8 Kabeldose, Polzahl: 3, 2,5-5,0 mm, ungeschirmt, IDC, IP67, UL — 3D Ansicht

Maßzeichnung 99 3400 550 03 - M8 Kabeldose, Polzahl: 3, 2,5-5,0 mm, ungeschirmt, IDC, IP67, UL — Maßzeichnung

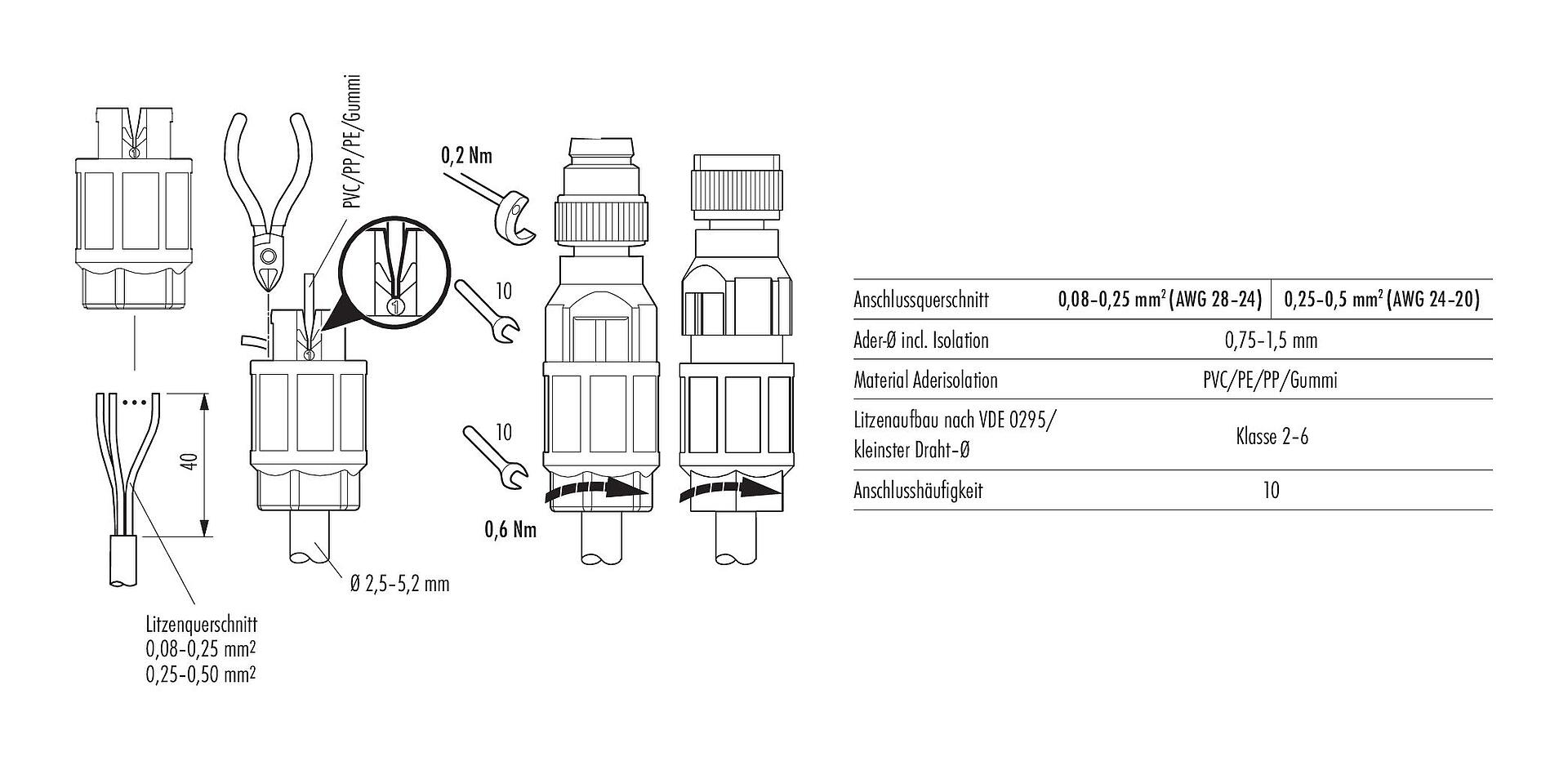

Montageanleitung 99 3400 550 03 - M8 Kabeldose, Polzahl: 3, 2,5-5,0 mm, ungeschirmt, IDC, IP67, UL — Montageanleitung

Polbild (Steckseite) 99 3400 550 03 - M8 Kabeldose, Polzahl: 3, 2,5-5,0 mm, ungeschirmt, IDC, IP67, UL — Polbild (Steckseite)

Artikelnummer	99 3400 550 03
Steckverbinder-Bauform	Kabeldose
Bauartnorm	DIN EN 61076-2-104
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	IDC
Schutzart	IP67
Anschlussquerschnitt	0,25-0,50 mm² / AWG 24-20
Kabeldurchlass	2,5-5,0 mm
Grenztemperatur von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	4.56
Zolltarifnummer	85366990
Ursprungsland	DE

Bemessungsspannung	30 V
Bemessungs-Stoßspannung	1500 V
Bemessungsstrom	4,0 A
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PA
Material Kontaktkörper	TPU
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	NK (Nicht klassifiziert)
SCIP Nummer	SCIP-number not available

Zulassungen	UL

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
